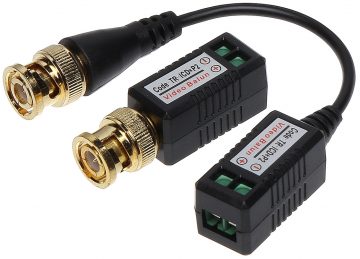

ВИДЕОТРАНСФОРМАТОР TR-1CD*P2
Ключевые особенности
- Стандарт:
- AHD – 5 Мп
- HD-CVI – 8 Мп 4K UHD
- HD-TVI – 8 Mpx 4K UHD
- CVBS & PAL, NTSC
- Тип коаксиального разъема:
- 1 x BNC-разъем на кабеле 0,09 м
- 1 x BNC – прямой штекер
Цель

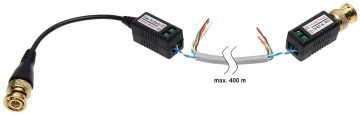

TR-1CD*P2 предназначен для передачи видеосигналов по витой паре. Устройство согласует сопротивление коаксиального кабеля сопротивлением 75 Ом с сопротивлением балансного кабеля, обеспечивая передачу видеосигнала на расстояние до 400 м (витая пара категории 5) и устраняя асимметричные помехи.
Технические характеристики
- Ширина упаковки: 2 шт. Цена за упаковку. Тип устройства: пассивный. Количество каналов: 1. Входное/выходное напряжение 75 Ом (CVBS): 1 Впик-пик. Коэффициент ослабления синфазного сигнала (CMRR) (дБ при 5 МГц): 50 дБ. Сопротивление коаксиального разъёма: 75 Ом. Сопротивление балансного разъёма: 100 Ом. Тип балансного разъёма: кабельные клеммы.
- Рабочая температура: -10 °C … 55 °C
- Допустимая относительная влажность окружающей среды: < 95 %
- Масса: 0,021 кг
- Размеры: 16 х 15 х 46 мм
- Гарантия: 2 года
Стандартный
Мпкс
Видео диапазон
- UTP720 м. 5e
- 150 м @ 1080p - UTP Cat. 5e
- 400 м @ CVBS – PAL / NTSC – UTP кат. 5e
Ослабление
- 4,43 МГц @ 0,24 дБ
- 11 МГц @ 0,46 дБ
- 21 МГц @ 1,03 дБ
- 38 МГц @ 0,89 дБ
- 42 МГц @ 0,89 дБ
- 67,5 МГц @ 1,32 дБ
- Указанное затухание относится к двум устройствам, соединенным вместе.
Тип коаксиального разъема
- 1 x BNC-разъем на кабеле 0,09 м
- 1 x BNC – прямой штекер
