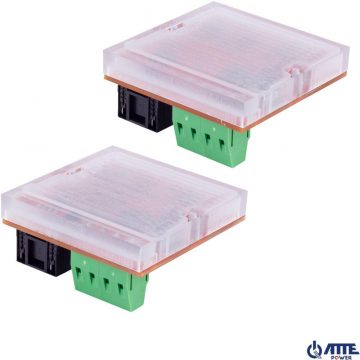

ETH-2wire-SET ATTE muundurikomplekt
Peamised omadused:
- Ethernet + PoE 2-juhtmeline muundamine
- Maksimaalne kaabli pikkus 2-juhtmelisel teel – 300 m.
- Seadmeid saab lisaks juhtida kruviühendustega
- PoE toiteallikas (Passiivne või 802.3 at/af) või välisest toiteallikast.
Komplekt LAN + PoE edastamiseks kahe kaabli kaudu 100 Mb/s kuni 300 m

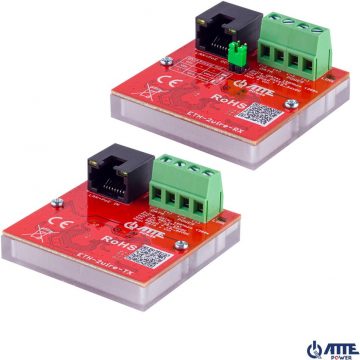

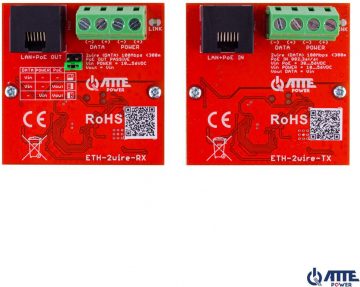

ETH-2wire-SET on aktiivsete muundurite komplekt andmete edastamiseks Etherneti võrgust ja PoE toiteallikast 2 kaabli kaudu, nt. üks paar UTP keerdpaarkaableid.
Seadmed võimaldavad paigaldada kaameraid või muid IP PoE seadmeid kohtadesse, kus olemasolevate kaablite väljavahetamine ei ole võimalik või kuluefektiivne. ETH-2wire-TX mooduli toiteallikaks on mis tahes PoE-lüliti (RJ45-port) ja seejärel 2 juhtme kaudu, tagades kahesuunalise võrgukommunikatsiooni ja toites moodulit ETH-2wire-RX. Maksimaalne kaabli pikkus 2-juhtmelisel teel on 300 m. Rea lõpus saab ETH-2wire-RX mooduli RJ45 porti ühendada kaamera või muu PoE vastuvõtja. Seadmeid saab täiendavalt toita POWER kruvipistikute abil.
Polükarbonaadist korpus on läbimõeldud lahendus, mis annab soojustuse ja võtab võimalikult vähe ruumi. Selle väike suurus pakub laia valikut paigaldusvõimalusi.
Olenevalt muundurite valitud töörežiimist saab neid ja nendega ühendatud seadmeid juhtida mitmel viisil. Toidet saab pakkuda PoE või välise toiteallika kaudu. Nii saatjalt ETH-2wire-TX kui ka vastuvõtjalt ETH-2wire-RX. Seadme juhend kirjeldab erinevate töörežiimide täpsemat konfiguratsiooni, mida rakendatakse hüppajate abil.
Tehnilised andmed
Kruviriba – juhtmed 0,32–3,3 mm2 (22–12 AWG)PoE IN (toide PoE liinilt): PASSIIVNE (kuni 30 W), 802.3at (kuni 30 W), 802.3af (kuni 15 W)PoE kontaktid: 1,2 (V+/-) 3,6 (V+/-) ja/vai 4,5 (V+/-) 7,8 (V+/-)PoE kontaktid: 4,5 (V+) 7,8 (V-)ANDMED (2-juhtmeline liin): Andme- ja toiteedastus 2 juhtme abilLED 1 (roheline) - 2-juhtmeline ühendus ja andmeedastusVin POWER = 24 … 56 VDCETH-2vadu-RXVin = 24 …56 VDCDžemprid – vastavalt sildil ja juhendis olevale konfiguratsioonitabelileÜlepingekaitseTOITMINEVastupidise polaarsuse kaitse PolaarsusPoE IN pordidÜlekoormuskaitse 0,6 A juuresETH-2WIRE-RX — 99 x 24 x 22 mmETH-2WIRE-TX 0,03 kg
| LAN-pordid | 1 RJ45 port 100 Mbps |
| Pistikud | RJ-45 |
| Port Omadused ETH-2wire-TX | |
| ETH-2 juhtmega RX-pordi funktsioonid | PoE OUT (PoE-vastuvõtjate toiteallikas): PASSIIVNE |
| ETH-2 juhtmega pordi omadused | TOIDE: marsruudi alternatiivne toiteallikas, kui PoE pole saadaval |
| Aktiivsuse indikaator | RJ45 pordi LED (kollane) – toide on olemas |
| RJ45 pordi LED (roheline) – ühendus ja andmeedastus LAN-teel | |
| Toitepinge | ETH-2wire-TX |
| Vin PoE = 44 … 56 VDC | |
| Väljundpinge | Vout = Vin |
| Toitehaldus | ETH-2WIRE-RX |
| Energiatarbimine | 1,35 W (kogu siin) |
| 2 JUHTI kaabli pikkus | Maksimaalne kaugus ETH-2wire-TX-st kuni ETH-2wire-RX-i (andmepistikud): |
| < 300 m - 2 üksikut keerdkaablit, nt. 1 keerdpaar UTP | |
| < 100 m – 2 atsevišķi nevīti kabeļi, piem. OMY 2×0,75 mm | |
| Võrgukaabli pikkus | < 100 m – kaugus SWITCH PoE ja ETH-2WIRE-TX vahel |
| < 100 m – kaugus ETH-2WIRE-RX-st PoE-vastuvõtjani | |
| Kaitse | LAN ja KUUPÄEV |
| Kere disain | Polükarbonaat |
| Kaitseklass | IP20 |
| Töötemperatuur | -25 °C…+65 °C |
| Mõõtmed | ETH-2WIRE-TX — 99 x 24 x 22 mm |
| Kaal | |
| ETH-2WIRE-RX 0,03 kg |
