Комплект преобразователя ATTE ETH-2wire-SET
Основные характеристики:
- Ethernet + PoE 2-проводное преобразование
- Максимальная длина кабеля в 2-проводном тракте – 300 м.
- Устройства могут дополнительно работать от винтовых разъемов.
- блок питания PoE (Пассивный или 802.3 at/af) или от внешнего источника питания.
Комплект для передачи данных LAN + PoE по 2 кабелям 100 Мбит/с до 300 м

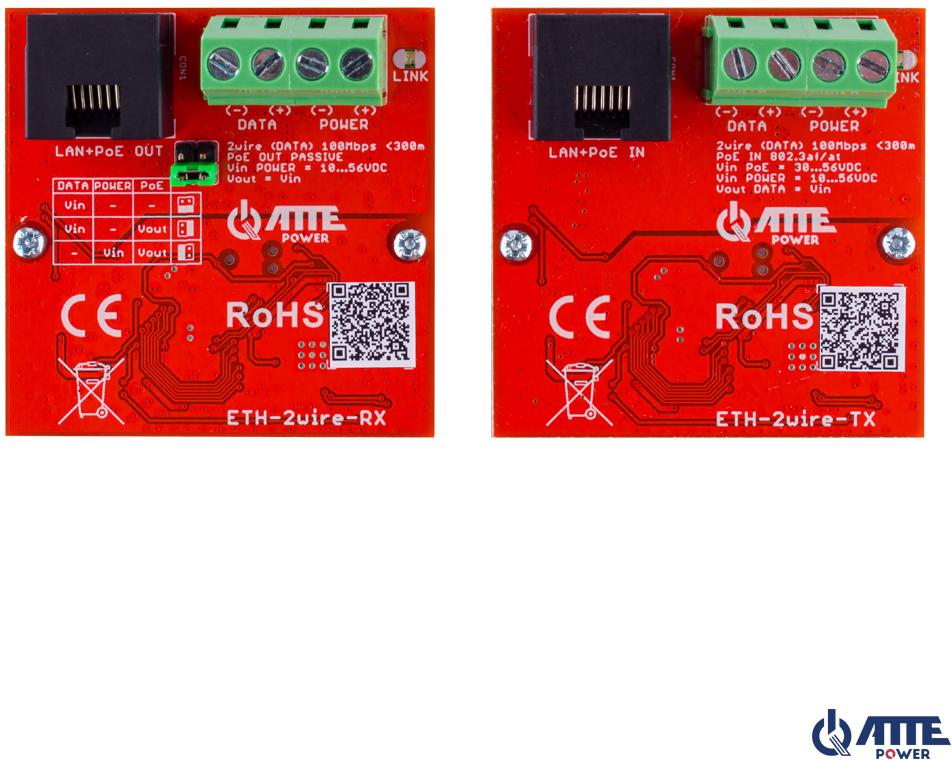

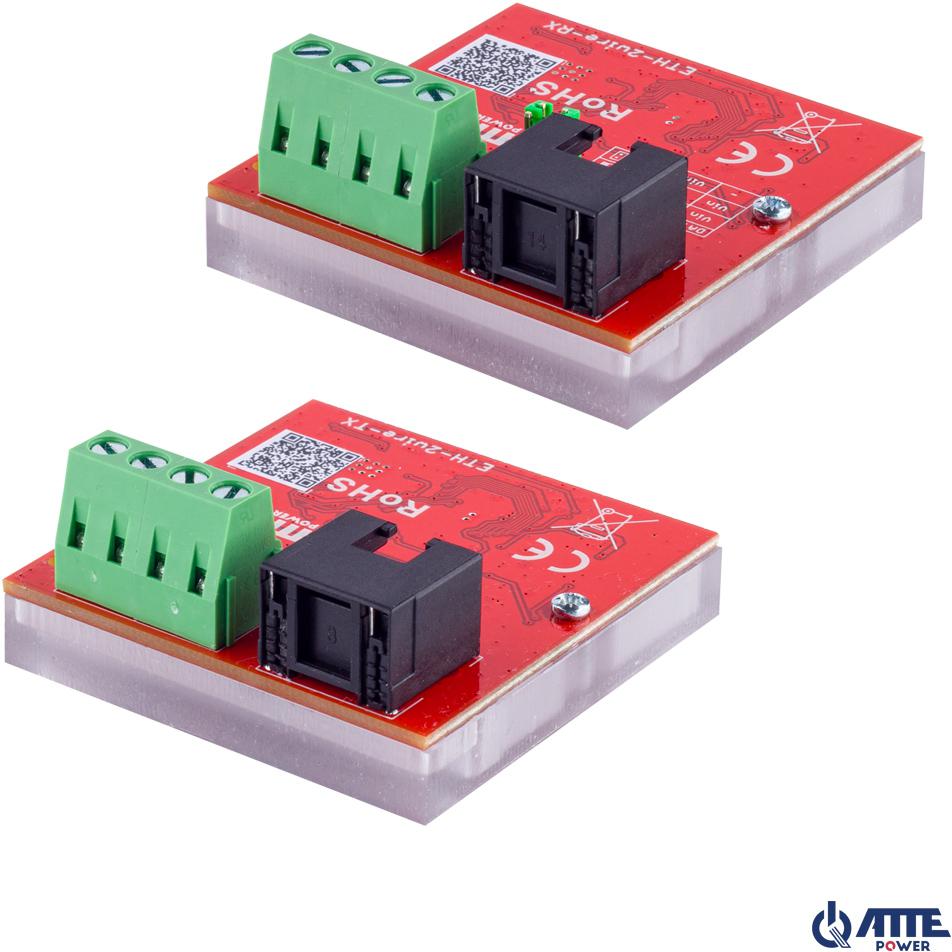

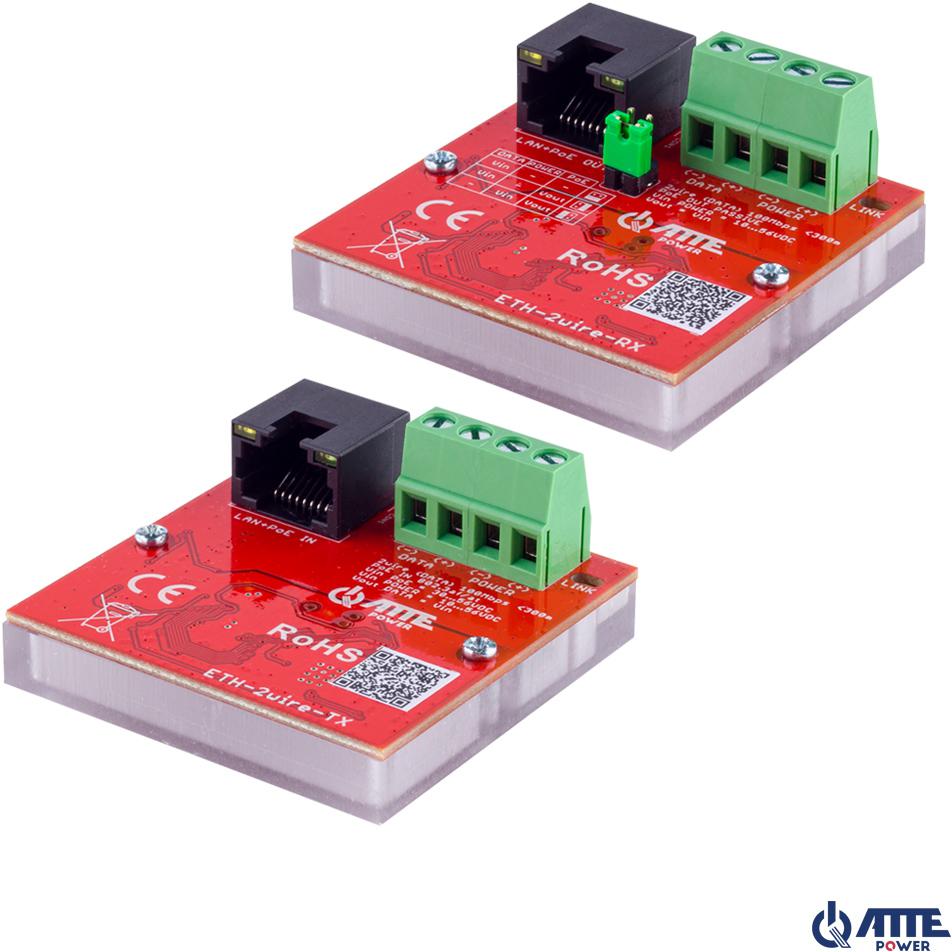

ETH-2wire-SET — это комплект активных преобразователей для передачи данных из сети Ethernet и питания PoE по 2 кабелям, например, по одной паре витых пар UTP.
Эти устройства позволяют устанавливать камеры или другие IP-устройства PoE в местах, где замена существующих кабелей невозможна или экономически невыгодна. Модуль ETH-2wire-TX питается от любого коммутатора PoE (порт RJ45) и далее по двум проводам, обеспечивая двустороннюю сетевую связь и питание модуля ETH-2wire-RX. Максимальная длина кабеля в двухпроводном тракте составляет 300 м. На конце линии к порту RJ45 модуля ETH-2wire-RX можно подключить камеру или другой PoE-приёмник. Дополнительное питание устройств возможно через винтовые разъёмы POWER.

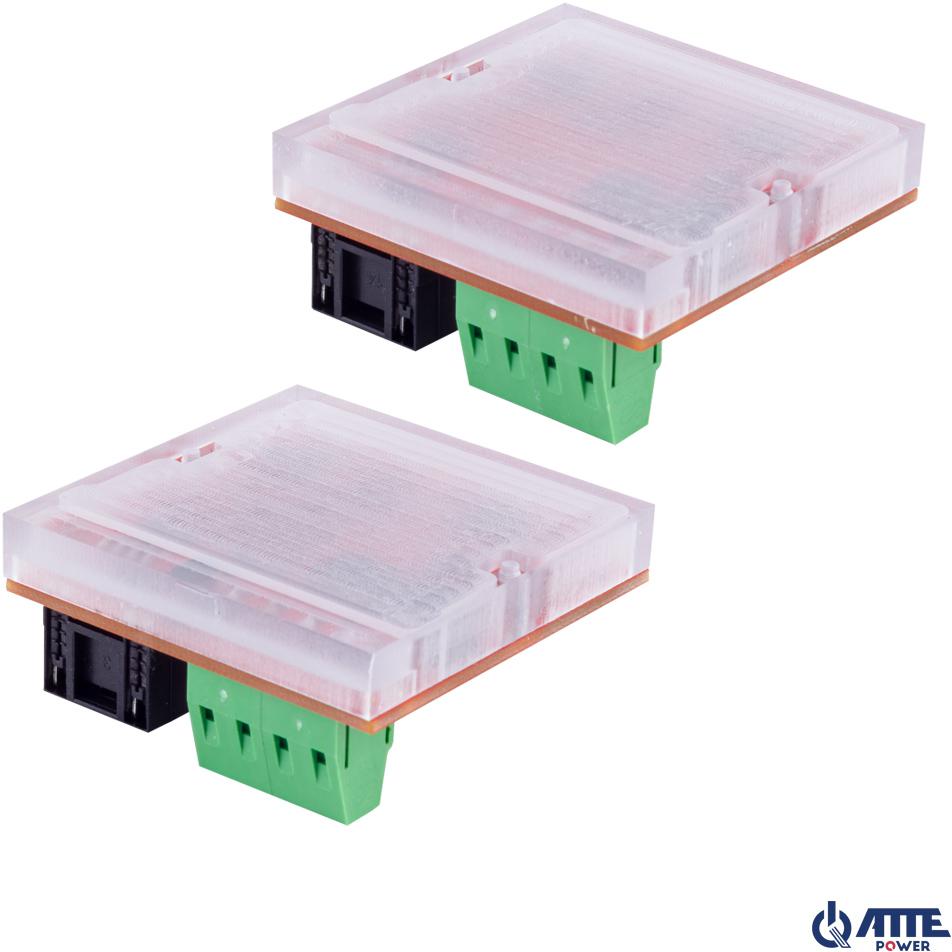

Корпус из поликарбоната — продуманное решение, обеспечивающее изоляцию и занимающее минимум места. Компактные размеры обеспечивают широкий выбор вариантов монтажа.
В зависимости от выбранного режима работы преобразователей, они сами и подключенные к ним устройства могут работать несколькими способами. Питание может осуществляться по технологии PoE или от внешнего источника питания, как от передатчика ETH-2wire-TX, так и от приемника ETH-2wire-RX. В руководстве по эксплуатации устройства подробно описана расширенная настройка различных режимов работы с помощью перемычек.
Технические данные
Винтовая колодка – провода 0,32–3,3 мм² (22–12 AWG)PoE IN (питание от линии PoE): ПАССИВНЫЙ (до 30 Вт), 802.3at (до 30 Вт), 802.3af (до 15 Вт)Контакты PoE: 1,2 (В+/-) 3,6 (В+/-) un/vai 4,5 (В+/-) 7,8 (В+/-)Контакты PoE: 4,5 (В+) 7,8 (В-)ДАННЫЕ (2-проводная линия): передача данных и электроэнергии по 2 проводамСветодиод 1 (зеленый) — 2-проводное подключение и передача данныхVin POWER = 24 … 56 В постоянного токаETH-2vadu-RXVin = 24 …56 В постоянного токаПеремычки - согласно таблице конфигурации на этикетке и в руководствеЗащита от перенапряженияКОРМЛЕНИЕЗащита от обратной полярности ПолярностьПорты PoE INЗащита от перегрузки 0,6 АETH-2WIRE-RX — 99 x 24 x 22 ммETH-2WIRE-TX 0,03 кг
| LAN-порты | 1 порт RJ45 100 Мбит/с |
| Разъемы | RJ-45 |
| Характеристики порта ETH-2wire-TX | |
| Характеристики проводного RX-порта ETH-2 | PoE OUT (питание приемников PoE): ПАССИВНЫЙ |
| Особенности проводного порта ETH-2 | ПИТАНИЕ: Альтернативный источник питания для маршрута, если PoE недоступен |
| Индикатор активности | Светодиод порта RJ45 (желтый) — питание есть |
| Светодиод порта RJ45 (зеленый) — подключение и передача данных по локальной сети | |
| Напряжение питания | ETH-2wire-TX |
| Vin PoE = 44 … 56 В постоянного тока | |
| Выходное напряжение | Vout = Vin |
| Управление питанием | ETH-2WIRE-RX |
| Потребление энергии | 1,35 Вт (вся шина) |
| Длина кабеля 2 WIRE | Максимальное расстояние от ETH-2wire-TX до ETH-2wire-RX (разъемы DATA): |
| < 300 м - 2 отдельных витых кабеля, например 1 витая пара UTP | |
| < 100 m – 2 atsevišķi nevīti kabeļi, piem. OMY 2×0,75 mm | |
| Длина сетевого кабеля | < 100 м — Расстояние от SWITCH PoE до ETH-2WIRE-TX |
| < 100 м — расстояние от ETH-2WIRE-RX до приемника PoE | |
| Защита | LAN-свидание |
| Дизайн кузова | Поликарбонат |
| Класс защиты | IP20 |
| Рабочая температура | -25 °C…+65 °C |
| Размеры | ETH-2WIRE-TX — 99 x 24 x 22 мм |
| Масса | |
| ETH-2WIRE-RX 0,03 кг |
