Komplekts 8 IP kamerām, slēdzis PoE 8P+2G ATTE IP-8-20-R5U0
Komplekts 8 IP kamerām, Po9E barošanas bloks, Po9U strāvas padeve, slēdzis 5W, 0 pieslēgvietā. (8xPoE 10/100Mbps + 2xGigabit augšupsaite), elektroniskie drošinātāji, tips IP-8-20-R5U0
Goal
IP-5U pielāgošanas sistēma, kas sastāv no IP 8-20-R 8 IP cameras. PoE izeju elektroniskā aizsardzība nodrošina visas sistēmas darbības nepārtrauktību atsevišķu barošanas atzaru īssavienojuma vai pārslodzes gadījumā, kā arī automātisku sprieguma atjaunošanos pēc kļūmes novēršanas. Ierīce tiek izmantota sistēmās, kurām nepieciešams palielināts tīkla joslas platums, piemēram, CCTV 4K Ultra HD
Komplekti ar PoE slēdzi ir paredzēti darbam ar IP kamerām un citām tīkla ierīcēm, kas tiek darbinātas ar PoE 802.3at/af un PoE PASSIVE standartiem.

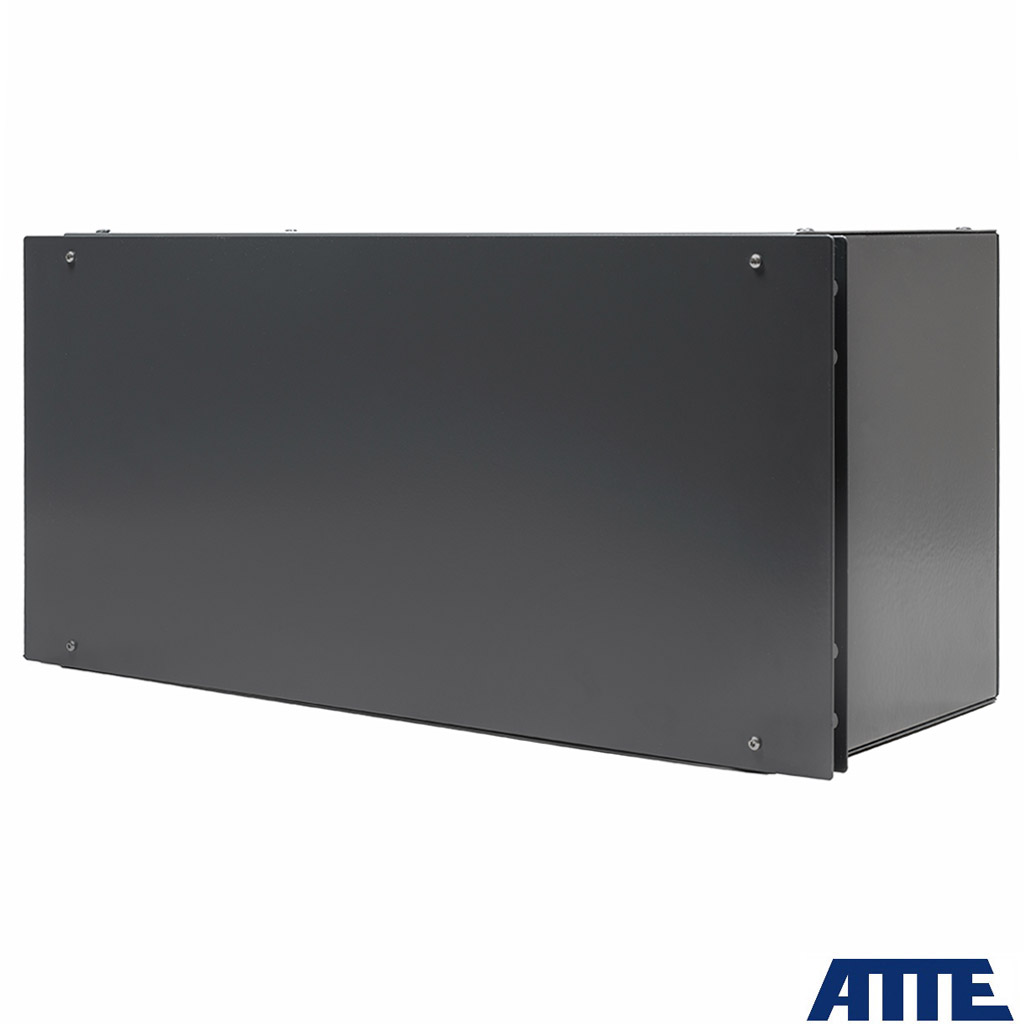

Telecommunikācijas produktu diapazonā ir paredzēts RACK-ABOX skapis, kas iepriekš bija paredzēts ABOX sērijas iekšējiem un ārējiem korpusiem. Pārdomāts dizains, kas ir unikāls Polijas tirgū, ļauj uzstādīt ierīces vienā korpusā kopā ar bufera barošanas avotu un akumulatoriem. Korpuss ir izgatavots no lokšņu tērauda, un vāks ir izgatavots no vieglas alumīnija loksnes. Abi elementi ir pulverkrāsoti pusmatētā grafīta krāsā RAL 7024. Ražošana, izmantojot modernu tehnoloģisko līniju, nodrošina augstāko darba kvalitāti un precizitāti. ABOX-R5U0 ir īpašs caurumu raksts 10,8 mm. Tas ir savietojams ar iebūvēto moduļu montāžas caurumu atstatumu. Sistēmas risinājums ļauj vertikāli vai horizontāli uzstādīt atlasītās ierīces jebkurā atveramā korpusa daļā.
Funkcijas un s
- 4K Ultra HD kameras atbalsts
- Iespēja barot 8 PoE 802.3at/af vai PASĪVOS uztvērējus
- Elektroniskais drošinātājs neatkarīgi katram PoE kanālam (automātiskā atgriešanās)
- Iespēja izslēgt barošanu PoE portos un sprieguma indikācijas režīmā
- optiskā datu pārraides sprieguma diapazonā
- (10…56VDC)
- izejas spriegums = ieejas spriegums
- līdz 40 W jauda uz PoE pieslēgvietām (LAN_1 līdz LAN_8)
- easy and quick start-up without the need to configure parameters
- augsta barošanas moduļa efektivitāte (>90%), pateicoties dizainam un
- pakalpojumam.
- moduļu montāža jebkurā, urbtajā korpusa daļā (rastra sistēma)
- galvenie kabeļu blīvslēgi korpusa aizmugurē
- papildu kabeļu blīvslēgs starp korpusu un korpusu maskēšanas vāka konstrukcija (piespiežot)
- grafīta krāsa izvēlēta tā, lai korpuss atbilstu abiem tumši un gaiši skapji
- korpuss, kas aprīkots ar savienotāju un elektrības bloku ar drošinātāju
- iespēja saglabāt rezerves kabeli korpusa iekšpusē
sistēmas paplašināšana un mērogošana, pievienojot papildu xPoE / IP un IPB / IPUPS sērijas slēdžus
Komplektā ir iekļauts

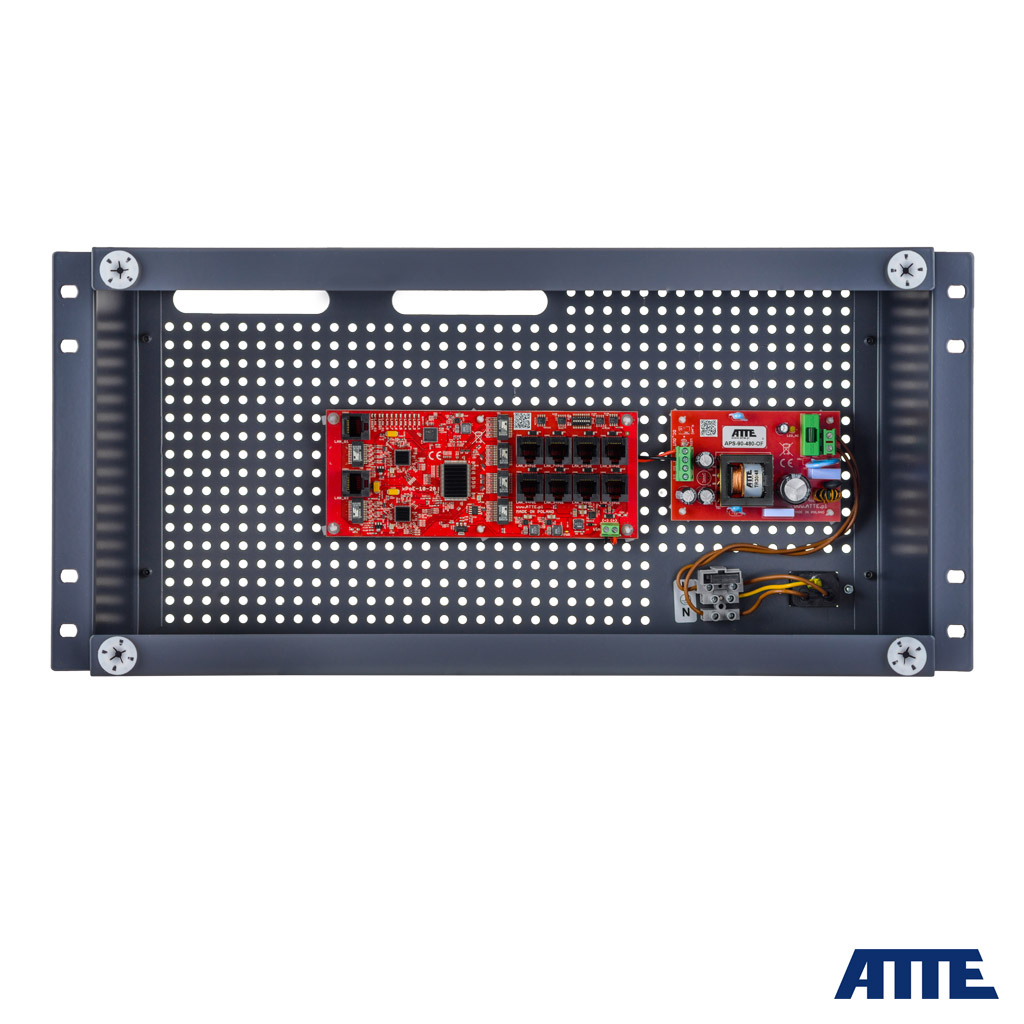

- 1x ABOX-R5U0 korpuss
- 1x APS-90-480-OF barošanas avots
- 1x
- slēdzis – lai noņemtu, velciet pārsegu pret sevi (PULL)

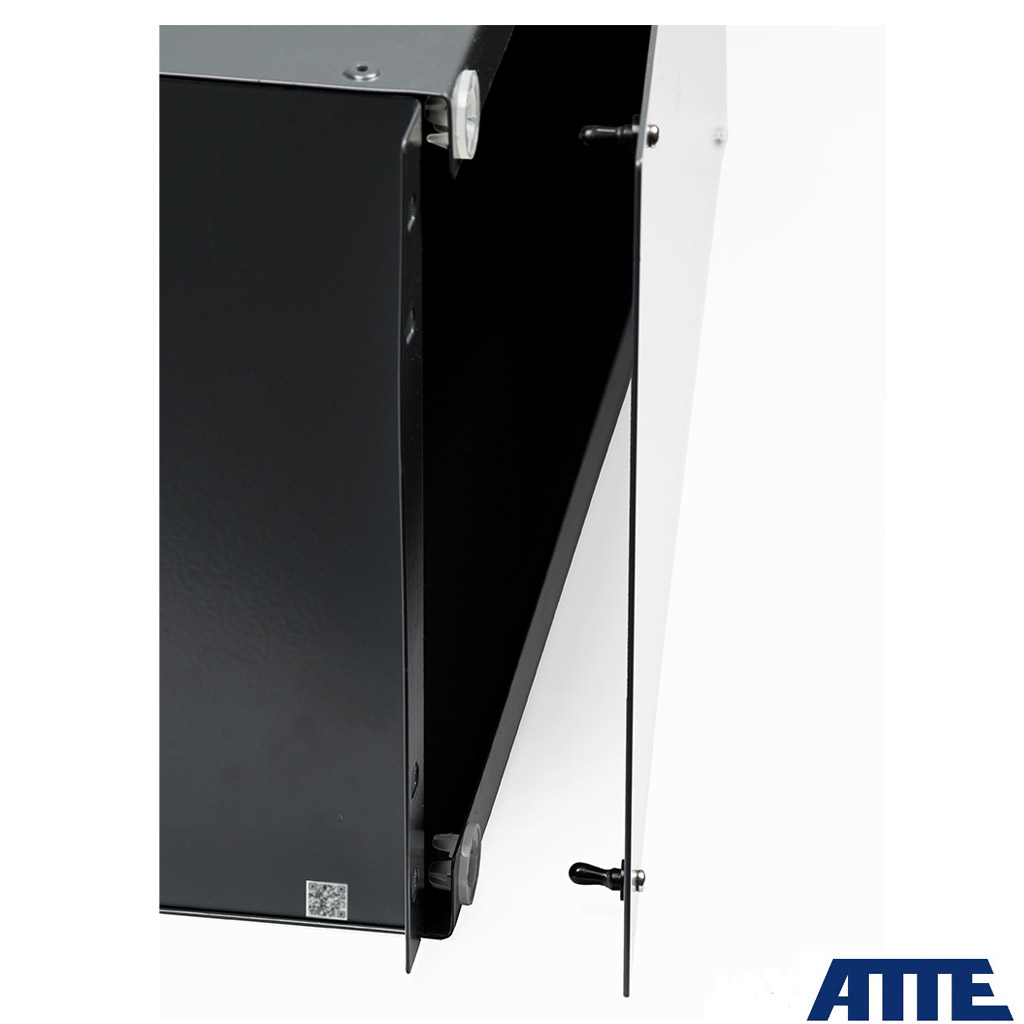

- korpusa pārsegs – lai uzstādītu, “piestumtu” vāku, vadot melnos rokturus uz baltajām montāžas ligzdām (PUSH)
| Ostas LAN | 10 RJ45 pieslēgvietas (8 LAN+PoE 10/100 Mb/s, 2 gigabitu uplinks) | |
| Atbalstīti PoE uztvērēji (standarta/maksimālā jauda) | 802.3af — līdz 15,4 W līdz 8 V LAN līdz 8 V 0 W LAN_1…LAN_8 (Vin > 48VDC) PoE PASSIVE — līdz 40 W LAN_1…LAN_8 | |
| PoE izejas (standarta / jaudas režīms) | LAN_1…LAN_8PoE PASSIVE, režīms B (4,5 pārsprieguma izeja) īss ķēde) | lan_1 … lan_80.75a/elektronisks (auto -return) |
| SW1 mikroswitches (Dip slēdža) | SMPS/APS-90-480-of | |
| barošanas avota izejas aizsardzība (pārslodzes/īss ķēde) | 9a, elektroniska (pēc īslaicīgas ķēdes var būt jaudas padeve. 130 ° C, ir nepieciešams restartēt | |
| diapazonu Barošanas avota ieejas spriegums/ieejas aizsardzība | 180…240VAC / T3.15A drošinātājs F1 | |
| Barošanas avota izejas jauda (nepārtraukta) | 96W | |
| Power supply efficiency | Jaudas izvade kameras 92% barošana) | 48V +/-2% |
| Korpusa komplekts | 19″ RACK skapisM6 skrūves (iekļautas) | |
| Montāžas ierīces korpusa iekšpusē | sistēmas caurums 4,8 mm 10,8 mm slīpumā | |
| Operating temperature range | -10°C…+40°C | |
| materiāls g) /hcabeļu tips ABOX-R5U0 / metāls / RAL7024 grafīts / korpusa aizmugure un attālums līdz priekšējam vākam | ||
| Izmēri / neto svars / aizsardzības pakāpe | 5U 180mm (440x220x180mm) / 3.2kg / IP20 |
