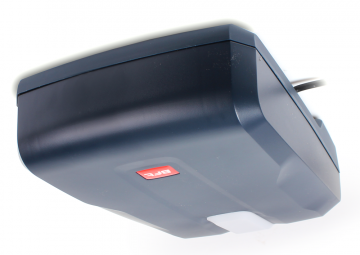

BFT Botticelli BT A650 (2601281) piedziņa/pievads garāžas durvīm
Nolūks
Darbs ar elektromehānisko piedziņu ar 24V motoru vidēji intensīva. Maksimālā vārtu platība 10 m². Maksimālais atvēršanas ātrums 14,4 m/min. Paredzēts sekciju garāžas vārtiem ar vilkšanas spēku 60 kg.
Apraksts
Piedziņa dzīvojamo māju garāžu durvīm ar vilkšanas spēku līdz 650N. Tas ir paredzēts vārtiem līdz 10 m2. Tam ir 24 V dzinējs un iebūvēts VENERE BT A ETD vadības bloks ar pogām un potenciometriem.
Vadības blokā ir integrēts CLONIX64 divu kanālu radio uztvērējs ar dinamiski mainīgu kodu. Drošību nodrošina amperometriskā šķēršļu noteikšanas funkcija un D-TRACK tehnoloģija, pateicoties kurām vadības bloks izvēlas spēku atbilstoši apkārtējās vides apstākļiem.
Piedziņai ir mīkstas palaišanas iespēja atvēršanai un aizvēršanai.
NAV U-LINK PROTOKOLA.
Technical specification
- Control unit: Venere BT A ETD
- Power supply voltage: 230V 50Hz
- Motor supply voltage: 24 V
- Power consumption: 200W
- Maximum force: 650N
- Number of cycles per day for 60 degrees Celsius/for 20 degrees Celsius: 50/130
- Maximum gate area: 10m2
- Built-in lighting: Yes, type Gaismas diode
- Maksimālais atvēršanas ātrums: 240 mm/s (14,4 m/min.)
- Šķēršļu noteikšana: JĀ (D-Track)
- Šķēršļu noteikšanas veids: elektroniska
- mehāniskā atvēršana:Ierobežojošie slēdži > JĀ
- Darbības temperatūra: no -20 C līdz +60 C
- Zāļu eļļošana: Smērviela
- Bloķēšana: mehāniskā
- Atbloķēšana: Virkne
- Blīvības klaseBAYputtototoWi-FibATE NĒ

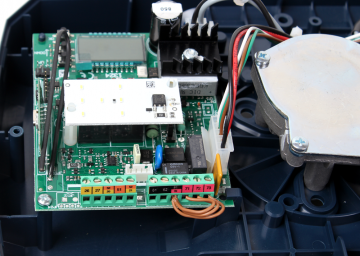

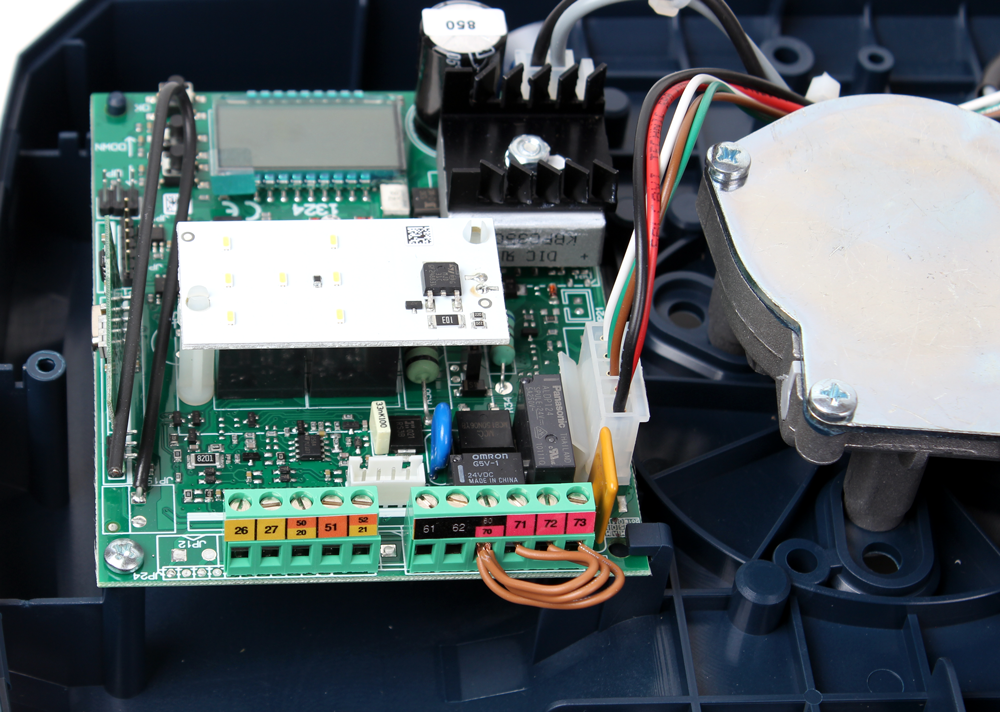

VENERE BT A ETD vadības bloks
- vadības bloks vienai 24V garāžas piedziņai
- Vadības bloka barošanas spriegums: 230V maiņstrāva ><
- Motora barošanas spriegumslīdzstrāvas spriegums: 1040 ar DIP slēdžu un potenciometru palīdzību, iebūvēts divu kanālu uztvērējs, D-Track pretspiešanas sistēma, palēnināšanās atvēršanas un aizvēršanas laikā, mīksta iedarbināšana pie atvēršanas un aizvēršanas.
- Galvenās funkcijas: automātiskās aizvēršanās funkcija, griezes momenta vadība (atsevišķa sliekšņa regulēšana pie atvēršanas un aizvēršanas).
