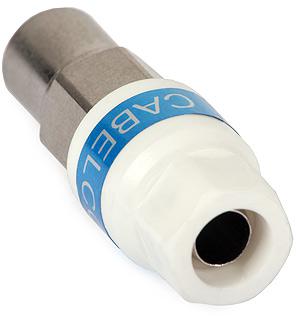

Cabelcon IEC antenas spraudnis RG-6/Triset-113 kabelim “Pašinstalēšana”
Mērķis
Dānijas antenas0 mājas spraudnis ir paredzēts E.00 mājas antenai. Patentētais dizains, kas balstīts uz “Self-Install” tehniku, nodrošina profesionālu un, galvenais, izturīgu savienojumu. Svarīgi ir tas, ka spraudņa uzstādīšanai nav nepieciešams rīks — stieples saspiešanas process ir automātisks.
Sprausts ir piemērots šādiem vadiem:
- Triset-113
- RG-6

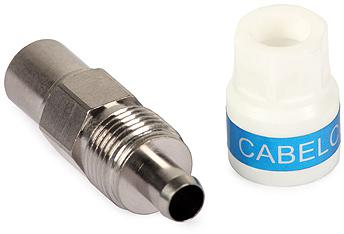

Savienotāja komponenti vāciņš
- vītņots spraudnis
Apraksts

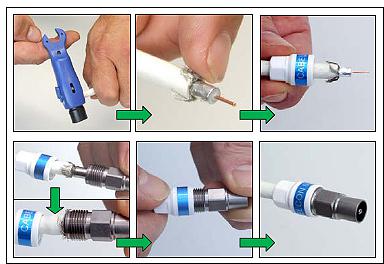

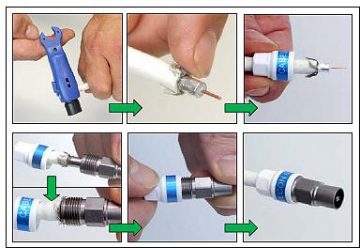

Spraudnis tiek uzstādīts, sagatavojot kabeli, uzbīdot uz plastmasas vāciņa, uzliekot spraudni uz kabeļa tā, lai gala uzmava būtu zem ārējā kabeļa apvalka, un pieskrūvējiet spraudni uz vītnes. Visa darbība ilgst ne vairāk kā duci sekunžu.
Pareizi uzstādīts spraudnis praktiski nav noņemams, taču to ir iespējams atskrūvēt un salikt. Šī opcija ir noderīga, piemēram, situācijā, kadkad ir jāsaīsina vai jāpagarina antenas kabelis.
Atšķirīgās iezīmes:
- A klases ekranējums,
- joslas platums līdz 3 GHz,
- nav nepieciešams atkārtoti izmantot rīkus,
- ,
- Stabilitāte savienojumiem,
- der kabeļiem ar dielektrisko diametru 4,9–5,1 mm.
Tehniskās specifikācijas:
- ECM:
- Tips: IEC
- joslas platums [MHz]: < 3000
- Pretestība [Ω]: 75
- Ekranēšana frekvencei 30–1000 MHz [dB]: 115
- Pārsūtīšanas pretestība 5–30 MHz [mΩ/m]: 5,0
- Atgriešanās zudums 0,3–1750 MHz [dB]: 20
- Atgriešanās zudums — [1700,1 000 Mlz x100mW) [dBc]-135IMD (IP3) [dBm]: +87
- Stiepes izturība (kopējā) [N]: 147
Tehniskās specifikācijas:
- Nosaukums: Cabelcon IECM-56 5.1
- Kods: E3002
ECM-1&wiy:ECM-12 3000
- Pretestība [Ω]: 75
- Ekranēšana frekvencei 30–1000 MHz [dB]: 115
- Pārsūtīšanas pretestība 5–30 MHz [mΩ/m]: 5,0
- Atgriešanās zudums 0,3–1750 MHz [dB]: 20
- Atgriešanās zudums — [1700,1 000 Mlz x100mW) [dBc]-135IMD (IP3) [dBm]: +87
- Stiepes izturība (kopējā) [N]: 147
