Kabeļu kārtotājs – atvieglo koaksiālo kabeļu pievienošanu bez nepieciešamības tos pastāvīgi pievilkt un saspiest un NC savienotājus, lai tos nevarētu saspiest ārā.
Surge protection – aizsargā uztverošās ierīces (DVR ierakstītājus) pret zibens izlādes, pārsprieguma un sabotāžas darbību ietekmi. Iebūvētie gāzes novadītāji ar lādiņu izlādes sistēmu aizsargā videonovērošanas instalācijas no pārsprieguma lādiņu iekļūšanas ierīcēs, turklāt katra Video ķēde ir aizsargāta pret sprieguma palielināšanos starp atsevišķiem kabeļa vadiem.
Galvāniskais separators– katrs Video kanāls ir aprīkots ar ierakstītāju uztveršanas ierīcēm (DVR) ir pasīvā galvaniskā kamera separators. Tas ir visefektīvākais veids, kā aizsargāt šīs ierīces pret zemes cilpas efekta ietekmi, kas var rasties, ja tās tiek uzstādītas uz metāla konstrukcijām vai tiek darbinātas no dažādiem strāvas avotiem. Zemes cilpas efekts rada redzamus attēla kropļojumus un ārkārtējos gadījumos izraisa kameru vai ierakstītāju bojājumus.Liels zemes cilpas strāvas impulss tiek ģenerēts arī zibensizlādes laikā, un galvaniskais separators efektīvi samazina bojājumu risku.
Pasīvais vītā pāra pārveidotājs — iebūvēts augstas kvalitātes UTP vītā pāra pārveidotājs, saskaņo pretestību ar 75 omu koaksiālo kabeli. HD video signāla pārraidīšana caur vītā pāra palīdzību samazina videonovērošanas instalēšanas izmaksas, nezaudējot redzamu attēla kvalitāti. Panelis darbojas ar vienkāršiem, pasīviem 1 kanāla TR-1F-HD pārveidotājiem, kas pieejami no Ewimar, kā arī ar modeļiem, kas aprīkoti ar efektīvu pārsprieguma aizsardzību: HDT-1F-PRO un HDT-1F-EXT, kā arī ar LHD un FKT-HD sērijas daudzkanālu paneļiem ķēde 1μS robežās, ja pieļaujamā pārsprieguma strāva tiek pārsniegta par 1mA. Viņi aizsargā iebūvēto separatoru aizraušanos ar bojājumiem, ko izraisa augstas strāvas plūsma (īssavienojums uz barošanas avota līniju, augstas pārsprieguma vērtības)-pēc tam, kad draudi ir pārtraukti, savienojums tiek atjaunots 1μs. ets. Savienojumi ar uztveršanas ierīcēm (DVR ierakstītājiem) tiek veidoti, izmantojot BNC patch vadus, kas ļauj ērti pārslēgt signāla avotu starp atsevišķiem Video kanāliem. Lai nodrošinātu izturīgus un stabilus savienojumus, ieteicams izmantot augstas kvalitātes plāksteru vadus – pieejami arī Ewimar piedāvājumā.
Simplified flowchart

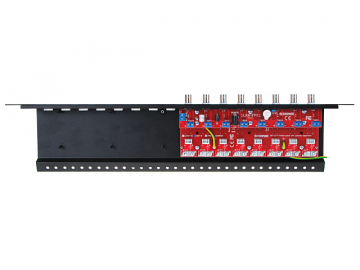

LHST sērijas savienojuma paneļu struktūra un pievienošanas metode.
the side of the side: Install; uztverošā ierīce (BNC ierakstītājs) – BNC ligzdas vienmēr darbojas kā video izeja – signāla virzienu nedrīkst mainīt. Lai nodrošinātu augstu aizsardzības efektivitāti, paneļa zemējuma vads jāpievieno speciāli izgatavotam zemējumam vai cieši iezemētam PE līnijas punktam. Jāņem vērā, ka ceļam uz zemējumu jābūt pēc iespējas īsākam – pārāk liels attālums izraisa aizkavētu reakciju uz sprieguma pārspriegumiem.
| Technical specifications: | ||
| Video kanālu skaits=”mazs”>Resistance |
75 / 100 omi | |
| Ievades savienotājs (rinda)Zemu zudumu skrūvju savienotāji |
||
| Izeja) Connector (Izeja) /> | Bandwidth | 50MHz | 0,5 dB @ 1MHz>> span style=”font-size: small;”>Power distribution | 8 barošanas kanāli 12V vai 24V |
| Insulation level | font-size: mazs;”; > | |
| Surge protection | Protection circuit capacity | 1nS |
| -40˚C to +60˚C | ||
| Dimensions |
||
