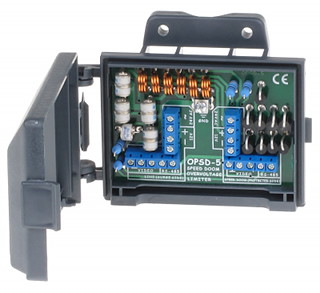

SPEED DOME OPSD-5 KAMERAS AIZSARGĀTĀJS

pl://troel-1 /czOK/akc_przem/opsd-5_1.jpg” alt=”ĀTRUMA OPSD-5 KAMERAS AIZSARDZĪBA” loading=”slinks” />

SUBJECT DESCRIPTION

norādiet, ka aptuveni 5 gadi ir savākti statistikas dati par 5 gadiem par 0 gadiem

elektronisko iekārtu bojājumus izraisīja sprieguma pārspriegums. Pārspriegumu izraisa elektromagnētiskais lauks, ko rada tuvs zibens spēriens vai īss, straujš jaudas pārspriegums. OPSD-5 pārsprieguma novadītājs ir paredzēts Speed Dome kameru aizsardzībai pret pārspriegumiem.

NOTE

Pirms uzstādīšanas, lūdzu, izlasiet šādus ieteikumus: Savienojuma darbus nedrīkst veikt vētras laikā. OPSD-5 jābūt savienotam ar labu zemējuma instalāciju. Ierobežotājs jānovieto pēc iespējas tuvāk aizsargātajai ierīcei.

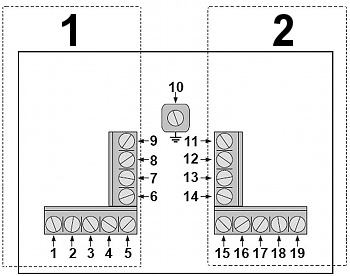

PISPIEDRĪŠANAS APRAKSTS

līnija (PĀRSTEIGŠANAS PUSE)
AIZSARGĀTA PUSE (aizsargāta ierīce)

<>>

videolili (-8) 5(-)

RS-485(+)
12V(-)
12V(+)
Maiņstrāva 24V
Maiņstrāva 24V
Earth
AC 24V
AC 24V
12V(+)
12V(-)
video zemējums
video (-)
video (+)
RS-485(-)
RS-485(+)

v-v-s class=””>div-s rc=”http://allegro2.eltrox.pl/czOK/akc_przem/opsd-5_3.jpg” alt=”IESPĒJAMĀS SAVIENOJUMA METODES” loading=”slinks” />

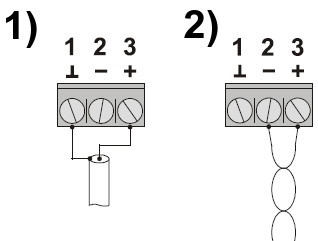

IESPĒJAMĀS SAVIENOJUMA METODES < videosignāls
simetrisks video signāls (vītā pāra)

TECHNICAL SPECIFICATION

Ierīce aizsargā strāvas padevi 4 — Video 1 signāls Līdzstrāvas barošanas avots 24 V maiņstrāva

Connection type: kabeļa spailes

VIDEO CEĻŠ:

Video aizsardzības spriegums (vads-vads): > 2,4 V

Video zemējuma aizsardzības spriegums (vads-zemējums): > 18,4 V

Maksimālā VIDEO ceļa izlādes strāva: 5 kA

Video kodola sērijas pretestība: 1 Ω

Video kapacitāte: < 7 pF

Video reakcijas laiks: 15 ns

RS-485:

RS-485 aizsardzības spriegums (vads-vads): > 8,2 V

RS-485 zemējuma aizsardzības spriegums (vads-zemējums): > 19,4 V

RS-485 darbības laiks:15 ns

Maksimālā RS-485 strāvas impulsa vērtība (t=8,3 ms): 30 A

12 V/līdzstrāvas barošanas avots:

Aizsardzības spriegums 12 V līdzstrāvas barošanas avotam (vads: >); 15 V

12 V līdzstrāvas barošanas avota zemējuma aizsardzības spriegums (vads-zemējums): > 47 V

Maksimālā izlādes strāva 12 V līdzstrāva: 5 kA

Ieslēgšanās laiks 12 V līdzstrāvas padevei: 15 ns

24 V/MAiņstrāvas barošanas avots:

Maiņstrāvas spriegums (24 V vads) 36 V

24 V maiņstrāvas barošanas avota zemējuma aizsardzības spriegums (vads-zemējums): > 47 V

Maksimālā izlādes strāva 24 V maiņstrāva: 5 kA

Ieslēgšanās laiks 24 V maiņstrāvas padevei: 15 ns

Operating temperature/relative humidity: -50 °C … 55 °C / < 95 %

Izmēri/svars: 120 x 91 x 37 mm / 0,11 kg
