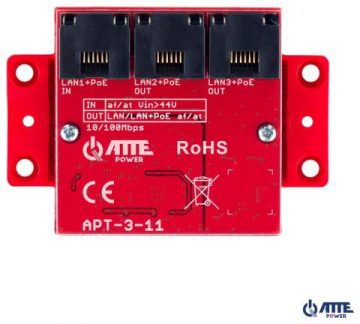

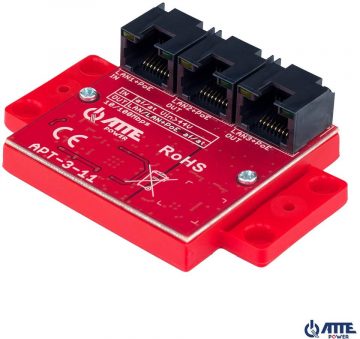

ATTE APT-3-11 PoE komutators 3 porti 10/100Mbps, paplašinātājs

Key features:

• Wejście: 1 x PoE RJ45
• Wyjście: 2 x PoE RJ45
• Szybkość transmisji: 10 / 100 Mb/s
• Zwiększenie zasięgu: 100 m
• Zabezpieczenie przepięciowe: SO
• Sygnalizacja pracy: Diody LED w złączach RJ45
• Obudowa: IP20
• Operating temperature: -25…+65 °C
• Power supply: 802.3af / 802.3at / Passive PoE
• Napięcie wyjściowe: 802.3af / 802.3at / Passive PoE

Opis ATTE APT-3-11 Switch:

APT-3-11 yes niezarządzalnym przełącznikiem sieciowym PoE pracującym jako extender (repeater) sieci LAN oraz zasilania PoE.

Najczęściej stosowany jako “aktywny rozdzielacz” w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.

Przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3.at/af zarówno jako odbiorniki zasilania PoE jak również na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portu 2 lub 3 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.

Przeznaczenie ATTE APT-3-11 Switch:

Seria produktów APT (Atte Power Tree) umożliwia łączenie elementów systemu w topologii drzewa. Urządzenia APT mogą być zasilane bezpośrednio z PoE.

Moc przesyłana pojedynczym przewodem UTP może być wyższa niż ta specyfikowana w standardach IEEE 802.3.at/af, dzięki czemu pojedyncza gałąź zasilania obsługuje kilka kamer IP.

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach.

Najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.

Obudowa pozwala na montaż na kilka sposobów: “tradycyjnie” z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX:

• poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
• z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
• z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35

Przykład zastosowania APT-3-11 jako ekstender sieci LAN+PoE dla 2 kamer IP PoE

Przykład zastosowania APT-3-11 jako ekstender sieci LAN+PoE dla 4 kamer IP PoE.

Specyfikacja techniczna ATTE APT-3-11 Switch:
