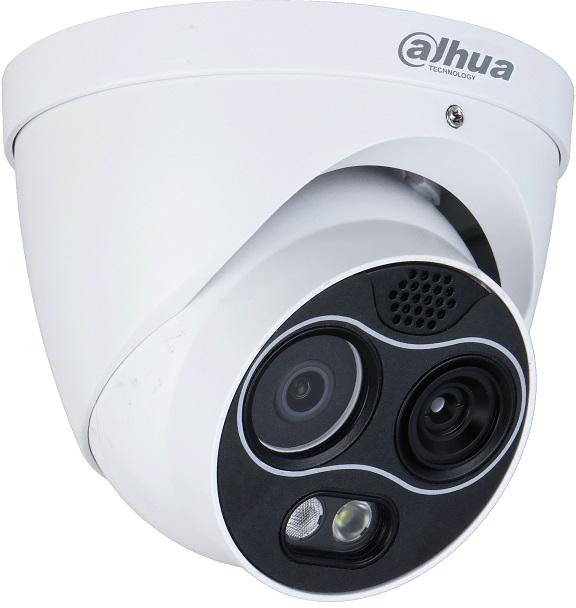

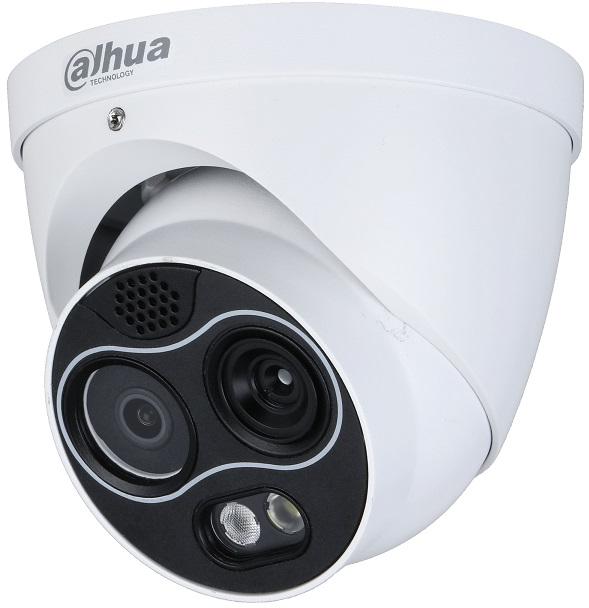

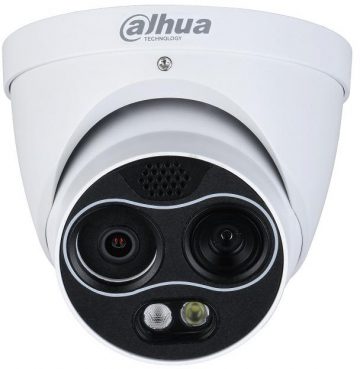

DAHUA TPC-DF1241-TB7F8-S2 TERMOVIZIJAS KAMERA
Main features
- Vanādija oksīda fokusa plaknes detektors bez dzesēšanas.
- 4 megapikseļu CMOS sensors ar progresīvo skenēšanu.
- AI funkcijas: karstuma noteikšana, trīskāršā signāla noteikšana, cilvēka/transportlīdzekļa klasifikācija,
- dūmu noteikšana un zvana noteikšana.
- Temperatūras mērījumu diapazons no -20 °C līdz +550 °C.
- Leņķējami noteikumi un trauksmes signāli.
- Palīgiekārtu tālvadība.
- Divējā attēlu saplūšana (redzamais un termiskais kanāls).
- Plašs ieejas spriegums 12 VDC ± 20 % un PoE.
- Apdrošinājuma kategorija IP67
.
Main parameters
.

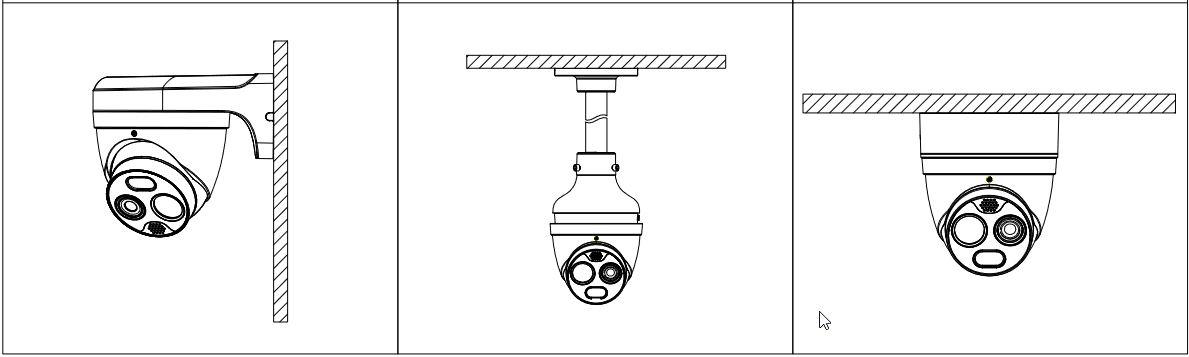

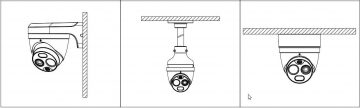

Mēri un uzstādīšana
Technical specification
.
| Heat | |||
| Detektora tips | Vanādija oksīda neapdzesēts fokusa plaknes detektors | ||
| Max Resolution | 256 (H) × 192 (V) | Pikseļu atstarpe | Dzelzs/td> | 12 μm |
| Spektrālais diapazons | .8 μm-14 μm | ||
| Temperatūras jutība (NETD) | . 40 mK (@f/1,0, 25 Hz, 300 K) | ||
| Skatīšanas lauks | 7 mm: H: 24°; vertikāli: 18° | ||
| Mazs uzņemšanas attālums | 7 mm: 1 m (3,28 pēdas) | ||
| Atklāšanas attālums(1) | 7 mm: Transportlīdzeklis: Transportlīdzeklis: 897 m (2 944,34 pēdas) | ||
| cilvēks: Cilvēks: 292 m (958 pēdas) | |||
| Atpazīšanas attālums(2) | 7 mm: Transportlīdzeklis: 220 m (722,20 pēdas) | ||
| cilvēks: Cilvēks: 75 m (246 pēdas) | |||
| Atpazīšanas attālums(3) | 7 mm: Transportlīdzeklis: 111 m (364,54 pēdas); | ||
| cilvēks: 38 m (125 pēdas) | |||
| Note: | |||
| (1)Atklāšanas attālums: Atklāj objektus, bet nevar atpazīt to iezīmes (objektiem jāaizņem vairāk nekā 3,6 pikseļi attēla). | |||
| (2)Atpazīšanas attālums: Objektus klasificē vispārīgās kategorijās, piemēram, cilvēks, transportlīdzeklis (objektam jāaizņem vairāk nekā 14 attēla pikseļi). | (3)Identifikācijas attālums: Klasificē objektus konkrētās kategorijās, pamatojoties uz to īpašībām, piemēram, kravas mašīna, vieglā automašīna (objektam jāaizņem vairāk nekā 28 attēla pikseļi). | Aperture | F1.0 | Digitālā detalizācija | Yes |
| .Uzlabošana (DDE) | |||
| Digital zoom | 16 līmeņi | ||
| .AGC | Automatic; manual | ||
| Noise reduction | 2D NO; 3D NO | ||
| Izņēmuma inversija | 90°; 180°; 270° | ||
| .18 (balta karsta/melna karsta/krāsaina/krāsainais rudens/zelta rudens/saulriets/dzeltenīgi sarkans/dzintara/nefrīts/saulriets/ledus uguns/imatēls/zaļš/marmārsils/spirms/vasara/rudens/ziema) | |||
| .Kodolsintēzes režīms | 3 (siltā krāsa; vēsā krāsa; dzelzs) | ||
| redzams | |||
| Exception sensor | 1/2,7 collu CMOS matrica | ||
| Max Resolution | 2336 (H) × 1752 (V) | ||
| Pikseļu | 4MP | ||
| Electronic shutter speed | 1/30 000 s-1 s | ||
| Min. Lighting | Krāsa: 0,05 luksa | ||
| Celtnbalts: 0,005 luksa | |||
| 0 luksu (IR ieslēgts.) | |||
| IR apgaismojuma attālums | 30 m (98,43 pēdas) | ||
| .IR apgaismotāja ieslēgšanas/izslēgšanas vadība | Automatic; manual | ||
| Aperture | 8 mm: F2.0 | ||
| Skatāmības lauks | 8 mm: H.: 33,4°; V: 25° | ||
| Focus control | Constant | ||
| Mazs uzņemšanas attālums | 8 mm: 2,5 m (8,2 pēdas) | ||
| Day/night | Automātiska (ICR); Krāsa; Melna/balta | ||
| BLC | Yes | ||
| DWDR | HLC | Corresponds | |
| White balance | Automātisks; Manuāls; Iekštelpās; Ārā; Izsekošana; Ielu apgaismojums; Dabisks | ||
| AGC | Automātisks; Manuāls | Automātisks; Manuāls | Noise reduction | 2D NO; 3D NO |
| Signal-to-noise ratio | ≥55dB | ||
| .Interešu apgabals (RoI) | Is | Image> | Izņēmuma inversija | Izņēmuma inversija.td>90°; 180°; 270° |
| exposure compensation | Is | Corresponds | Izlūkošana | Vispārējā izlūkošana | Tripwire; Ielaušanās |
| Paplašināta izlūkošana | .Estrusa noteikšana un trauksmes izziņošana | Atdzīvošanas un karsto punktu izsekošana | |
| <td | Līdu un transportlīdzekļu klasificēšana | Dūmēšanas atklāšana | |
| Izsaukumu noteikšana | |||
| .Temperatūras mērīšana | |||
| Temperature range | Zema temperatūras režīms: | ||
| No -20°C līdz +150°C (-4°F līdz +302°F) | |||
| Dzīves temperatūras režīms. | |||
| Augstas temperatūras režīms: | |||
| No 0°C līdz +550°C (+32°F līdz +1022°F)< | |||
| No 0°C līdz +550°C/td> | Temperatūras precizitāte | Maksimālā (± 2 °C, ± 2 %) Darba temperatūra: | |
| No -20°C līdz +50°C (no -4°F līdz +122°F) | |||
| Temperatūras režīms | Atrodas: 12 | Līnija: 12 | |
| Telpa: 12 | |||
| Veicina 12 noteikumus vienlaicīgi | |||
| Video and audio | |||
| Video compression | H.265; H.264H ; MJPEG formāts | ||
| Resolution | Kodē: | Galv. straume: 1280 × 960 (1,3 miljoni); XVGA (1024 × 768); | |
| VGA (640 × 480); 256 × 192; 1280 × 960 (pēc noklusējuma) | Palīgstraume: VGA (640 × 480); 256 × 192; 256 × 192 (pēc noklusējuma) | Vizuālais: | |
| Galvenā straume: 2336 × 1752; 1080p (1920 × 1080); 720p (1280 × 720); D1 (704 × 576); 2336 × 1752 (pēc noklusējuma)Sekundārā plūsma: 720p (1280 × 720); D1 (704 × 576); CIF (352 × 288); 352 × 288 (noklusējuma) | |||
| .Kadri | Kadri | 50 Hz: (galvenā plūsma) regulējams 1-25 kadri sekundē, pēc noklusējuma 25 kadri sekundē; (papildu plūsma) regulējams 1-25 kadri sekundē, pēc noklusējuma 15 kadri sekundē | |
| 60 Hz: (galvenā plūsma) 1-30 fps regulējams, noklusējuma 30 fps; (papildu plūsma) 1-30 fps regulējams, noklusējuma 15 fps./s | 50 Hz: (galvenā plūsma) 1-25 fps, regulējams, noklusējuma iestatījums 25 fps; (papildu plūsma) 1-25 fps, regulējams, noklusējuma iestatījums 15 fps | ||
| 60 Hz: (galvenajai plūsmai) 1-30 fps regulējams, noklusējuma 30 fps; (papildu plūsmai) 1-30 fps regulējams, noklusējuma 15 fps | |||
| Audio compression | G.711a; G.711mu; PCM | ||
| Network | Protocol | HTTPS protokols; HTTP protokols; TCP; ARP; RTSP; RTP; UDP; reālā laika pulkstenis; SMTP; FTP; DHCP protokols; DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS funkcija; UPnP; NTP | Edge storage | Micro SD karte (256 G) |
| Interoperability | ONVIF; CGI; DaHua SDK | ||
| Grinder | IE: IE 8 un jaunākas versijas | ||
| Google: 42 un jaunāks | |||
| Firefox: Lietotājs/uzturētājs | |||
| 10 | : 42 un vecākas versijas | .Drošība | Autorizēts lietotājvārds un parole; Pievienotā MAC adrese; Šifrēts HTTPS; IEEE 802.1x; Kontrolēta piekļuve tīklam | Port |
| Network | 1 × RJ-45 ligzda (10/100 Base-T) | ||
| Audio input | 1 | Audio output | 1 |
| Alarm input | |||
| Alarm input | 1 | ||
| Alarm izeja | 1 | 1 | 1/td> | RS-485 savienotājs | 1 pair |
| Charging | Charging | 12 V līdzstrāvas, 1,2 A ± 20 %; Poe | |
| Durability | Bāzes: <4,5 W (12 V līdzstrāvas, LED izslēgts); 4,8 W (PoE) | Maks.: <10,1 W (12 V līdzstrāva, ieslēgta LED, ieslēgts sildītājs); 12,3 W (PoE) | Temperature | .No -30°C līdz +60°C (-22°F līdz +140°F) |
| Storage temperature | No -30°C līdz +70°C (-22°F līdz +158°F) | ||
| Vilgumstr> | Vilgums | ≤95% | Apdrošināšana | Stagnation | <tdApdrošinājuma kategorija IP67 |
| Structure | |||
| Product dimensions | 122 mm × 122 mm × 112 mm (4,80″ × 4,80″ × 4,41″)< | Product dimensions/td> | (L. × PLATUMS × AUGSTUMS.) |
| Package dimensions | 155 mm × 155 mm × 135 mm (6,10″ × 6,10″ × 5,31″) | ./td> | (D. × PLATUMS × AUGSTUMS.) |
| Net weight | ≤0,85 kg (1,87 lbs.) | ||
| Office weight | .≤1 kg (2,20 mārciņas) | ||
| Siltuma noteikšanas attālums | Fokusa garums | Maks. Attālums | |
| 7 mm | 86 m (282,15 pēdas) | ||
| Note: | |||
| Tabulā norādīti izmērītie attālumi, kas iegūti, izmantojot mērķa izmēru | |||
| 0,2 m × 0,2 m testēšanai vidē, kurā temperatūra ir 23 °C un relatīvais mitrums ir mazāks par 60 %. | |||
| Tabula ir tikai ilustratīva. Tajā norādītie attālumi ir atkarīgi no faktiskajiem apstākļiem, tostarp laikapstākļiem, mērķa lieluma, uzstādīšanas vietas un citiem apstākļiem. | Temperature measurement range | ||
| Focal length | Min. attālums | Maks. Attālums | |
| 7 mm | 2 m (6,56 pēdas) | 8 m (26.25 ft) | |
| Note: | |||
| Tabulā norādīti izmērītie attālumi, kas iegūti, izmantojot mērķa izmēru | |||
| 0,1 m × 0,1 m testēšanai vidē, kurā temperatūra ir 23 °C un relatīvais mitrums ir zemāks par 60 %. | |||
| Tabula ir tikai ilustratīva. Tajā norādītie attālumi ir atkarīgi no faktiskajiem apstākļiem, tostarp laikapstākļiem, mērķa lieluma, uzstādīšanas vietas un citiem apstākļiem. |
