Tā ir veltīta augstfrekvences signālu pārraidei, kas tiek izmantoti video attēlu pārraidīšanai, AHD, HD-CVI, HD-TVI / Turbo HD, augstas frekvences standartos.
Pārveidotājs ir izveidots īpašā aizsardzības līmenī, kas ir 3 zibens izlādes vai cita pārsprieguma, gan liela, gan zema. Aizsardzībā tiek izmantots ātrs MOSFETs drošinātājs, kas uzrauga pašreizējo vērtību. Ja strāvas vērtība pārsniedz 100 mA, iedarbojasMOSFETs drošinātājs, nekavējoties atvienojot ķēdi. Šāda veida darbība palīdz aizsargāt aizsargāto ierīču ievades shēmas no bojājumiem. Nominālās darbības laikā drošinātājs rada ļoti zemu pretestību, tāpēc tas neietekmē pārraidīto signālu. Normālas darbības laikā ierīce nav galvaniski savienota ar zemi, kas samazina kaitīgās zemējuma cilpas un HD signāla traucējumus.
Aizsardzība sāk darboties pārsprieguma sākumposmā, nogādājot lādiņu zemē; Tas aizkavē pārmērīga sprieguma parādīšanos kameru vai ierakstītāju ieejas ķēdēs. Lai aizsardzība darbotos pareizi, dzeltenzaļais vads ir jāsavieno ar zemi, izmantojot iespējami īsāko ceļu. Pareiza ierīces uzstādīšana nodrošina ierīces augstu izturību pret vairākiem impulsiem (apdullināšanas pistoles) un nodrošina pareizu atsevišķo aizsardzības posmu darbības secību.

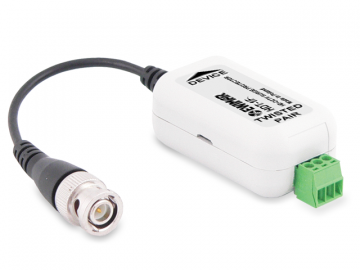

Piemērs HD signāla pārveidošanai uz UTP vītā pāra un HD kameras un uztverošās ierīces pamata aizsardzību, izmantojot divas HDT-1F-EXT ierīces
720p: 320 m
>> 950p style=”font-size: small;”>HD-CVI pārraides diapazons (maksimālais)
720p: 450m
1080p – 250m
1080 p – 250 m
-40˚C līdz +60˚C līdz +60˚C
82 mm x 24 mm x 31 mm (bez kabeļa)
* ir atkarīgs no kabeļa kvalitātes
Additional information
| Svars | 0,3000 kg |
|---|
