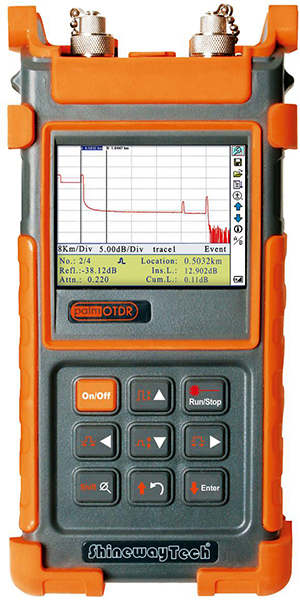

SHINEWAYTECH P31C PON OTDR REFLEKTOMETRS, SM, 1310/1550/1625 nm

Goal

Piedāvātajai precei papildus ir lāzera gaismas avots un interfeiss papildu moduļa MCI100 pieslēgšanai (modulis tiek izmantots, lai pārbaudītu uzgaļa netīrumus un plaisas). Lietotājiem ir pieejama arī programma TraceManager, kas ļauj analizēt un rediģēt mērījumu failus. Ir iespējams ģenerēt un sagatavot pilnu testu izdruku. Lietotāja interfeiss angļu valodā.

Description

ShinewayTech palmOTDR P31C ir optiskais reflektometrs, kas paredzēts pasīvajiem optiskajiem tīkliem (PON) un darbojas 1350 n/16 s joslā. Dinamiskais jaudas diapazons ir 38 / 37 / 37 dB, iebūvētā atmiņa ļauj saglabāt 1000 mērījumus. Ierīce ļauj noteikt kļūdas, izmērīt zudumus un atstarojumus, noteikt salaidumus, līkumus, optisko šķiedru galus un šķiedru garumus. Reflektorometrs ir maza izmēra, sver tikai 1 kg un ir viegli darbināms ar vienu roku. Lietotāja interfeiss ir ērti lietojams, testa rezultāti tiek parādīti grafiski. Saziņai ierīcei ir USB ports.Mērījumu faili tiek saglabāti Bellcore formātā (*.sor).

Technical specifications

• Viļņa garums: >: 38 / 37 / 37 dB
• EDZ: 0,8 m
• ADZ: 4,5 m
• Attāluma diapazons: 0,3, 1,3, 2,5, 5, 0, 4, 0, 2, 2, 0, 1, 8 km
• impulsa platums : 5 ns, 10 ns, 100 ns, 300 ns, 1 µs, 2,5 µs, 10 µs, 20µs
• Measurement accuracy : ± (1m + 5 * 10^5 * attālums)

B> Refleksijas mērīšanas precizitāte : ± 4 db

• Memory capacity : 1000 mērījumi
• Optiskais savienojums : fc/pc (savstarpēji maināmi sc, st)
• Komunikācijas savienojums : usb
• Dzīves ilgums Akumulatora darbības laiks: 8 stundas nepārtrauktas darbības 20 stundas gaidstāves režīmā
• Permissible operating temperature: no -20 līdz 50 grādiem C
• Pieļaujamā uzglabāšanas temperatūra: no -40 līdz 70 grādiem C.
• Permissible humiditynepieciešamslīdz 90%:s 1 kg
• Dimensions: 220x110x70 mm
