TRVGA-300 TRANSFORMĀTORS
VGA RAIDĪTĀJS-UZTVĒRĒJS

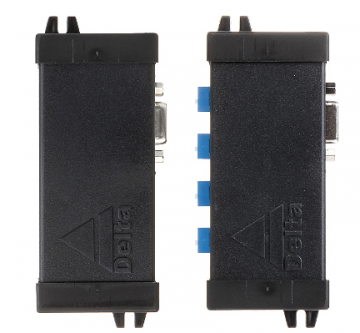

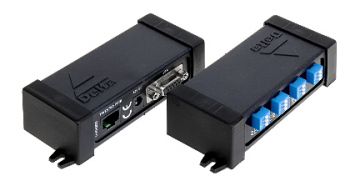

PRODUCT DESCRIPTION

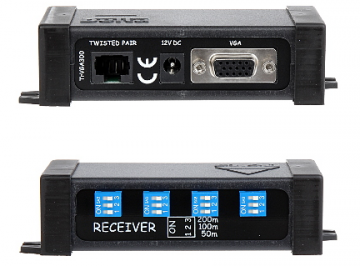

TRVGA300 tiek izmantots aktīvai VGA signāla pārraidei līdz 300 m attālumā, izmantojot vītā pāra kabeli. Tam ir DIP slēdži, kas ļauj mainīt korekcijas iestatījumus no 0 līdz 300 m ar 50 m soli. Lielākos attālumos solis tiek samazināts. Raidītājs un uztvērējs ir pilnīga vienība, un pareizai darbībai ir nepieciešamas abas ierīces. Raidītājs balansē VGA signālu, nodrošinot tā pārraidi pa vītā pāra kabeļiem. Trīs pāri tiek izmantoti RGB komponentu pārraidīšanai, bet ceturtais — sinhronizācijai. Uztvērēja aizmugurē ir korekcijas slēdži vītā pāra kabeļu raksturlielumu kompensēšanai. Katram krāsu komponentam un sinhronizācijai (vertikālajai un horizontālajai kopā) ir atsevišķs slēdzis. Visiem slēdžiem jābūt vienā un tajā pašā pozīcijā noteiktam attālumam. Sasniegtā izšķirtspēja ir atkarīga no attāluma, vertikālās novirzes frekvences un subjektīvās attēla kvalitātes uztveres. PIEZĪME! KOMPLEKTĀ IR DIVU IERĪČU KOMPLEKTS.
TECHNICAL SPECIFICATION
- Supply voltage: DC 12V (barošanas bloks nav iekļauts)
- Power consumption: 70mA / 170mA
- Range: maks. 300 m
- VGA ieejas/izejas pretestība: 75 Ω
- Balansēta ieejas/izejas pretestība: 100 Ω
- Barošanas savienojuma veids: Līdzstrāvas ligzda 5,5/2,1 mm spraudnim
- Weight: 78 g
- Izmēri (P x A x Dz): 118 x 30 x 48 mm / 118 x 30 x 54 mm
- Maksimālā izšķirtspēja / vertikālā novirze / attālums:1900 x 1200 / 80 Hz / 100 m 1024 x 768 / 60 Hz / 300 m
Tā kā katra krāsa tiek pārraidīta pa atsevišķu vītā pāra kabeli un kabelī esošo atsevišķo pāru garumos ir ievērojamas atšķirības, attēlā var rasties krāsu nobīde. Šī parādība ir īpaši izteikta lielos attālumos. 300 m attālumā nobīde var sasniegt pat divus pikseļus. Šo nobīdi var novērst, nodrošinot, ka kabeļa garums katrai krāsu komponentei ir vienāds. To var panākt, sadalot attālumu starp raidītāju un uztvērēju trīs vienādās daļās un mainot katras krāsu komponentes pāri pēc katras daļas, lai katra komponente tiktu pārraidīta pa trim dažādiem pāriem kabelī. Šī ideja ir ilustrēta attēlā zemāk. Tas nav nepieciešams sinhronizācijas pārraidei.
SLĒDŽU POZĪCIJAS ATKARĪBĀ NO VĪTĀ PĀRA GARUMA:
SAVĒJOTĀS NOPLŪDES DARBĪBAS SHĒMA, KOMPENSĒJOT ATSEVIŠĶU VĪTĀ PĀRA PĀRU GARUMA ATŠĶIRĪBU
Vēl viens veids, kā novērst šīs nobīdes, īpaši, ja kabeļa sadalīšana var būt sarežģīta vai neiespējama, ir palielināt īsāko vadu garumu. Lai to izdarītu, pārbaudiet pāru relatīvos garumus. Vienkāršākais veids, kā to izdarīt, ir novērot baltu vertikālu līniju, viena punkta platumā, uz melna fona monitora ekrānā. To var viegli ģenerēt, piemēram, izmantojot programmu “paint”. Ja rodas nobīdes, līnija būs redzama sadaloties tās sastāvdaļās. Šī parādība ir parādīta attēlā zemāk.
KRĀSU SADALĪŠANĀS PĒC TĀS NOPLŪDES CAUR VĪTĀ PĀRA KABELI:
Pie 1280×1024 izšķirtspējas un 60Hz vertikālās novirzes līnijas ilgums ir 14,6 us. Tas dod 11,4 ns (14,6 us/1280) uz punktu. Elektriskā strāva vītā pāra kabelī pārvietojas ar ātrumu aptuveni 192 miljoni m/s. Komponentu nobīdi par vienu pikseli var aprēķināt, izmantojot formulu: 192 000 000 * 0,000 000 0114 = 2,19 m. Piemēram, ja komponents nobīdās par 2 pikseļiem (dotā krāsa atrodas līnijas labajā pusē), tas nozīmē, ka dotais pāris ir jāpagarina par 4,4 m. Pāriem, kuru krāsu komponentes atrodas labajā pusē, ir nepieciešams pagarinājums (3.b att.). Pielāgojot papildu garumu, šo parādību var pilnībā novērst. Līdz 50 m attālumā nobīde ir praktiski nemanāma. Lai izmērītu garuma atšķirības, varat izmantot arī ommetru un izmērīt pretestību – īsākajam vadam būs viszemākā pretestība.
KOMPLEKTĀ IETVER
- TRVGA-300 transformatora VGA raidītājs-uztvērējs (kat. nr. 377)
- 12 mēnešu garantija
SAVIENOTĀJA APRAKSTS
6 us. Tas dod 11,4 ns (14,6 us/1280) uz punktu. Elektriskā strāva vītā pāra kabelī pārvietojas ar ātrumu aptuveni 192 miljoni m/s. Komponentu nobīdi par vienu pikseli var aprēķināt, izmantojot formulu: 192 000 000 * 0,000 000 0114 = 2,19 m. Piemēram, ja komponents nobīdās par 2 pikseļiem (dotā krāsa atrodas līnijas labajā pusē), tas nozīmē, ka dotais pāris ir jāpagarina par 4,4 m. Pāriem, kuru krāsu komponenti atrodas labajā pusē, ir nepieciešams pagarinājums (3.b att.). Pielāgojot papildu garumu, šo parādību var pilnībā novērst. Līdz 50 m nobīde ir praktiski nemanāma. Lai izmērītu garuma atšķirības, varat izmantot arī ommetru un izmērīt pretestību – īsākajam vadam būs viszemākā pretestība.
