VIDEO SADALĪTĀJS
RV-8/16PR
KONFIGURĒJAMS
APRAKSTĪJUMS

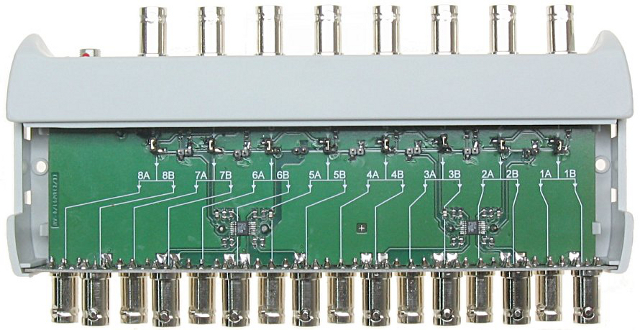

RV-8/16PR video sadalītājs ļauj sadalīt signālu no astoņām ieejām uz sešpadsmit izejām lietotāja definētā konfigurācijā. Pēc noklusējuma RV-8/16KR ir iestatīts kā astoņi neatkarīgi 1/2 video sadalītāji (1. att.). To var viegli pārprogrammēt, izmantojot tiltslēgus priekšējā panelī. Ir pieejamas 22 kombinācijas. Zīmējumos parādīti četru no tām piemēri. Programmējot, izmantojiet tabulu. Vertikālie tiltslēgi aktivizē atsevišķas ieejas, bet horizontālie tiltslēgi savieno izejas. Ierīce ir paredzēta nepārtrauktai darbībai iekštelpās. RV-8/16PR darbojas ar jebkurām CCTV kamerām. Ierīcei ir gaismas diode, kas norāda barošanas spriegumu. Video sadalītājus var savienot virknē.
Piemērs: Jums nepieciešami četri 1/4 video sadalītāji (viena ieeja, četras izejas). Tabulas kreisajā pusē atrodiet rindu, kurā ir nepieciešamās ierīces: 4 x 1/4 (pozīcija LP5). Lodziņi ar “1/4” sadalītājiem parāda ieejas (tabulas augšpusē) un tām piešķirtās izejas (tabulas apakšpusē). Lodziņi ar bultiņām norāda, kuras izejas ir piešķirtas identiskajai ieejai, kas parādīta kreisajā pusē. Tabulas labajā pusē kolonnas ir piešķirtas attēlā redzamajiem atsevišķajiem tilteņiem. Tajā pašā rindā mēs lasām informāciju,kuri tiltslēgi ir īsslēgti (+) un kur tiltslēga nav (-). Iepriekš minētais piemērs ir parādīts 2. attēlā.
TECHNICAL SPECIFICATION
- Standard: AHD, HD-CVI, HD-TVI, PAL, SECAM, NTSC
- Ieju skaits: 8 BNC gab.
- Number of outputs: 16 BNC gab.
- Action bar: 0 … 40 MHz (-3dB)
- Ieejas pretestība: 75 Ω
- Output resistance: 75 Ω
- Izejas konfigurācija: yes
- Power source: 12 V DC (adapteris nav iekļauts)
- Strāva patēriņš: 100 mA; pastiprinājums: 0 dB; svars: 0,350 kg; izmēri: 222 x 36 x 110 mm; …222 x 36 x 110 mm
