10 PORTU ĀRĒJAIS POE SLĒDZIS IP-9-11-L2
Komplekts 9 IP kamerām, ārējā korpusā ABOX-L2, 96 W barošanas bloks, 10 portu PoE slēdzis 10/100 Mbps (9xPoE + 1xUplink), elektroniskie drošinātāji, liela darbības rādiusa režīms, tips IP-9-11-L2
Mērķis
IP-9-11-L2 ir gatavs komplekts, kas paredzēts IP CCTV sistēmas, kas sastāv no 9 IP kamerām, barošanai. PoE izeju elektroniskā aizsardzība nodrošina nepārtrauktu visas sistēmas darbību atsevišķu barošanas atzaru īssavienojuma vai pārslodzes gadījumā, kā arī automātisku sprieguma atjaunošanu pēc kļūmes novēršanas. “Long Range” režīms ļauj palielināt pārraides diapazonu līdz 280 m, izmantojot standarta UTP kabeli. PoE slēdžu komplekti ir paredzēti lietošanai ar IP kamerām un citām tīkla ierīcēm, kuras darbina PoE 802.3at/af un PoE PASSIVE standarti. ABOX sērijas āra korpusi nodrošina ērtu risinājumu ierīču un kabeļu savienojumu aizsardzībai, kas uzstādīti ārpus telpām. Augstas kvalitātes plastmasa nodrošina izturību pret UV starojumu un citiem nelabvēlīgiem laika apstākļiem. Pieejamie modeļi ir aprīkoti ar montāžas plāksni ar īpašu 10,8 mm soli. Tas ir saderīgs ar iebūvēto moduļu montāžas caurumu atstarpi. Sistēmas risinājums ļauj vertikāli vai horizontāli uzstādīt izvēlētās ierīces jebkurā montāžas plāksnes perforētajā daļā.
Svarīgākās funkcijas un funkcijas
- spēja darbināt 9 PoE 802.3at/af vai PASĪVOS uztvērējus
- spēja pārraidīt datus līdz 280 m (liela darbības rādiusa režīmā)
- neatkarīgs elektroniskais drošinātājs katram PoE kanālam (automātiska atgriešanās)
- spēja izslēgt barošanu izvēlētajās PoE pieslēgvietās
- skaidra, optiska barošanas un datu pārraides statusa indikācija
- 70 W jaudai LAN_5 PoE IN/OUT pieslēgvietā
- līdz 40 W jauda citās PoE pieslēgvietās
- vienkārša un ātra palaišana bez nepieciešamības konfigurēt parametrus
- barošanas moduļa augsta efektivitāte (>90 %)
- vienkārša un ātra uzstādīšanas pakalpojums, pateicoties modulārajai konstrukcijai
- sistēmas vienkārša paplašināšana un mērogojamība, pievienojot papildu xPoE IP un IPB IPUPS sērijas slēdžus
- moduļus var uzstādīt jebkurā montāžas plāksnes perforētā daļā (rastra sistēma)
- vāks un korpuss savienoti ar auklu, lai atvieglotu apkopi
- iespēja glabāt rezerves kabeli korpusa iekšpusē
- kabeļa ievads caur korpusā uzstādītajiem kabeļu blīvslēgiem: 10 x M16 un 1 x M20
- iekļauti 4 stiprinājumi, kas ļauj montēt korpusu, neapdraudot IP56 aizsardzības klasi
- pēc izvēles pieejamais ADD-PMAL adapteris ļauj ērti uzstādīt gan uz stabiem, gan uz laternu stabiem (pārdod atsevišķi)
Komplektā ietilpst:

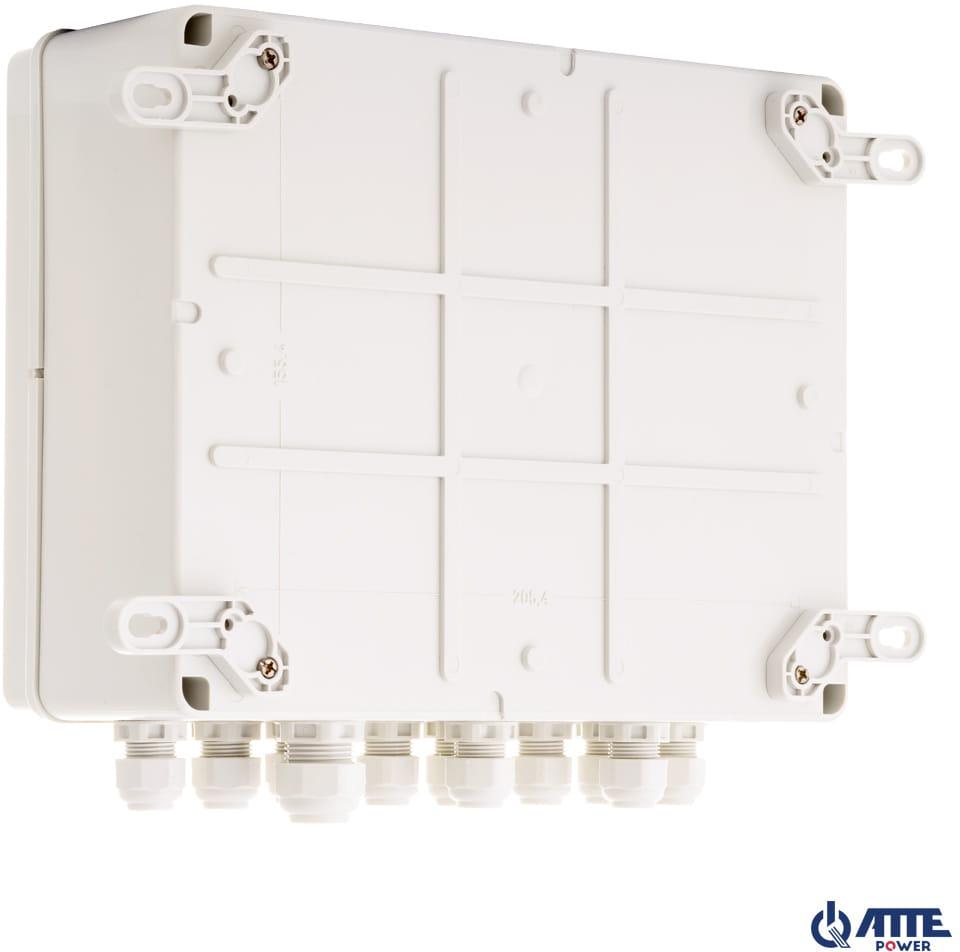

- 1x ABOX-L2 korpuss
- 1x APS-90-480-OF barošanas bloks
- 2x xPoE-6-11-OF slēdzis
Tehniskās specifikācijas
| LAN porti | 10 RJ45 10/100Mbps porti (9xLAN+PoE, 1xUplink) |
| Atbalstītie PoE uztvērēji (standarta / maksimālā jauda) | 802.3af – līdz 15,4 W LAN_1…LAN_5802.3at — līdz 30 W LAN_1…LAN_5PoE PASSIVE — līdz 70 W LAN_5 / līdz 40 W LAN_1…LAN_4 |
| PoE izejas (standarta / jaudas režīms) | LAN_1…LAN_5PoE PASSIVE, B režīms (4,5+) (7,8–) |
| PoE izejas aizsardzība (pārslodze / īsslēgums) | LAN_1…LAN_40.75A / elektronisks (automātiska atgriešanās) |
| Mikroslēdži SW1 | slēdzis 1 “MODE” — pārslēgšanas darbības režīms |
| slēdži 2…6 “PoE ON/OFF” — PoE barošanas avots LAN_1…LAN_5 porti | |
| Darbības režīms “Standarta” | 1. slēdzis “MODE” izslēgtā stāvoklī LAN_1…LAN_6 — darbības rādiuss līdz 100 m (10/100 Mbps) |
| Darbības režīms “Long Range” | 1. slēdzis “MODE” ieslēgtā stāvoklī LAN_1…LAN_4 — darbības rādiuss līdz 280 m (10 Mbps) LAN_5…LAN_6 — darbības rādiuss līdz 100 m (10/100 Mbps) |
| Barošanas avots (tips) | komutācijas SMPS /APS-90-480-OF |
| Barošanas avota izejas pārslodzes aizsardzība | 9 A, elektroniskā aizsardzība, īssavienojuma gadījumā nepieciešama barošanas avota restartēšana. |
| Barošanas avota termiskā aizsardzība aizsardzība | TSD (termiskā izslēgšanās) 130°C, nepieciešama restartēšana. |
| Barošanas avota ieejas sprieguma diapazons / ieejas aizsardzība | 180…240VAC / T3.15A drošinātājs F1. |
| Barošanas avota izejas jauda (nepārtraukta) | 96W. |
| Barošanas avota efektivitāte. | 92% pie 90W. |
| Barošanas avota izejas spriegums (darbina PoE kameras). | 48V +/-2%. |
| Korpusa montāža. | stiprināma pie sienas,Montāžas kronšteini |
| Ierīču uzstādīšana korpusa iekšpusē | Sistemātiska 4,8 mm caurumu izciršana 10,8 mm režģī |
| Darba temperatūras diapazons | -25°C…+40°C |
| Korpuss (tips / materiāls / krāsa / kabeļu ievadi) | ABOX-L2 / plastmasa / RAL7035 pelēks / kabeļu ievadi 10xM16 un 1xM20 |
| Izmēri / neto svars / aizsardzības klase | 240x190x90mm / 1kg / IP56 |
