Extreme sērijas pārsprieguma novadītāji ir visefektīvākie produkti, kas paredzēti, lai aizsargātu ierīces, kas uzstādītas uz metāla konstrukcijām un rūpnieciskos apstākļos. Tie ir jāizmanto visur, kur papildus pārsprieguma riskam var parādīties potenciāli starp vietējiem zemējuma punktiem. Šādas parādības rodas, ja LAN gala ierīces tiek montētas uz metāla konstrukcijām, piemēram, stabiem, hallēm vai torņiem, kur zibens izlādes brīdī starp tām notiek momentāls izlīdzināšanas strāvas impulss, kas aizveras caur vadiem. Neskatoties uz iebūvēto galvanizāciju atdalīšanas transformatoru veidā LAN fiziskajā slānī, pārrāvuma spriegums ir pārāk augsts efektīvai atdalīšanai. EXTREME sērijas novadītāju izmantošana abās kabeļa pusēs rada atdalīšanu līdz 1700 V līmenī pārsprieguma laikā, tādējādi samazinot tīkla saskarņu bojājumu risku.
Iepriekš aprakstītie draudi rodas arī smagās rūpniecības vai dzelzceļa apstākļos, kur arī smago mašīnu, ģeneratoru vai UPS ieslēgšana rada lielas potenciālās atšķirības. kabeļa serde ar tiešu lādiņa izlādi uz zemi novērš elektronikas iznīcināšanu kabeļos inducētās lielas enerģijas rezultātā vai dzirkstelei izlecot no citām instalācijām. Pielietotā MOSFET tehnoloģija vairākas reizes samazina spriegumu, kas var parādīties aizsargātajā pusē komponentu silīcija dinamiskās pretestības vai aizsardzības darbības rezultātā paaugstinātā temperatūrā.

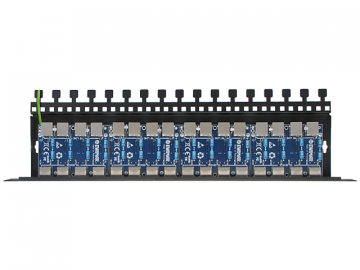

PTF-516R-EXT/PoE ir 16 kanālu LAN pārsprieguma novadītājs, savietojams ar 10Base-T un-T standartu. Tas sastāv no 19″ statīva pamatnes un četriem PTF-54-EXT/PoE moduļiem. Ekranēti RJ-45 savienotāji aizsargātajās un neaizsargātajās pusēs atvieglo gan pielāgošanos esošajai sistēmai, gan apkalpošanu, kā arī veido FTP kabeļa ekrāna turpinājumu.
Produkts ir piemērots UTP vai FTP kontaktdakšai ar jebkuru 1. 0. kategorijas paneli -T tīkli 4-5 un 7-8 tiek izmantoti tikai PoE barošanai, un PTF-516R tie ir sagrupēti, lai vienkāršotu aizsardzības sistēmu. Sertificējot LAN tīklu kategorijām, kas ir augstākas par 5, aizsardzība ir jāatvieno no tīkla – LAN mērītāji parādīs iepriekš minēto līniju īssavienojumu.
leņķis uz plaukta korpusa aizmugures sliedes, kas ir izdevīgi, izmantojot NVR ierakstītājus videonovērošanas instalācijās patch vadu garumu un palielina vietas daudzumu plaukta skapī.
Vislabākā aizsardzības efektivitāte tiek panākta, izmantojot pārsprieguma novadītājus abos LAN kabeļa galos un to atbilstošu zemējumu.Parasti daudzkanālu ierobežotājs tiek izmantots LAN slēdža pusē un viena kanāla ierobežotājs gala ierīces pusē. Lai līdzsvarotu visas LAN līnijas pārsprieguma pretestību, kabeļa otrā pusē jāizmanto novadītājs, kura sērija nav zemāka par PRO vai EXT. Divu EXTREME sērijas novadītāju izmantošana abos kabeļa galos nodrošina visaugstāko aizsardzības līmeni, bet palielina ķēdes sērijveida pretestību, kas jāņem vērā, mērot un izkliedējot PoE barošanas jaudu.
PTF-516R-EXT/PoE ir MOSFET tehnoloģija tikai līnijās 1-2, kas ir svarīga MOSFE tehnoloģija datu pārraidei Jāizmanto PoE padeves variants B vai A+B, PTF-616-EXT sērijas aizsardzība, kur katra aizsargshēma ir ar to aprīkota.
EXT sērijas aizsardzību nevajadzētu kombinēt ar populāriem plāksteru paneļiem, izmantojot LSA (Krone) savienotājus, jo to iespiedshēmas ir zemas triecienizturības dēļ. Keystone savienotāji un patchcords ar resniem vadiem, vēlams ekranētiem 6. kategorijas, ir jāizmanto kā LAN kabeļa galos. Specifikācija:
PARAMETRA NOSAUKUMS
VĒRTĪBA
Datu līnija
LAN kanālu skaits
16
Paplašināšanas opcija Nē, tikai LAN Ba veidi
1 pieslēgts. se-T, vītā pāra kategorija 5, 5e un 6
Ievades savienotājs (kabelis) RJ-45 ligzda, ekranēta
Izvades savienotājs (ierīce) RJ-45 ligzda, ekranēta
Izmantoto kabeļu veidi
UTP / FTP kategorija 5, sprieguma un < 5V /> DC
Maksimālais nepārtraukts darba spriegums (līnija-zeme) UC 110V DC
Aizsardzības līmenis 1kV/μs (līnija-zeme) UP 600V
Izlādes strāva (8/20µS, līnija-zeme) Iimp 2kA katram vadam (kopā 14kA)< DCimu m nepārtraukts darba spriegums (līnija-līnija) UC 3.5V DC
Aizsardzības līmenis 1kV/μs (līnija-līnija) UP C3 8V
Izlādes strāva (8/20µS, līnija-līnija) Iimp 2kA, ņemot vērā MOSFET darbību
Aizsargātās līnijas 1-6līnija (1-6līnija) @1MHz 6-15pF
Kapacitāte (līnija-zeme) @1MHz 1-2pF
Sērijas pretestība 6Ω / līnija
Nominālā strāva IN 300mA / līnija
Aizsardzības pakāpju skaits
3 (GDT, MOSFET elements, Superpomin. />Decoup)
al DC spriegums (līnija-līnija) UN 58V DC
Maksimālais nepārtraukts darba spriegums (līnija-līnija) UC 64V DC
Aizsardzības līmenis UP
93V
Izlādes strāva (8/20µS, līnija-līnija) Iimp
100A
strāva Iimp
100A
strāva Imp/Dis-0ge 2kA
Aizsargātie pāri
(1+2)-(3+6),(4+5)-(7+8)
PoE darbības standartam saderīgs ar IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE)
PoE jaudas zudums aizsargshēmās
IEEE 802.3af, opcija A: 0.6W @48VDC4
IEEE 802.3at, opcija A: 1,6 W @ 54 VDC
IEEE 802.3at opcija B: 0,6 W @ 54 VDC
IEEE 802.3bt, 3. veids, opcija AB: 1,2 W, @54 VDC, 480 x 41 x 130 (mm)
Pielietojums Uz metāla konstrukcijām uzstādīto ierīču aizsardzība
Uzstādīšanas metode Uzstādīšana 19″ plauktā
Korpja hermētiskums neattiecas
Darbības temperatūra -30ºC~60ºC
