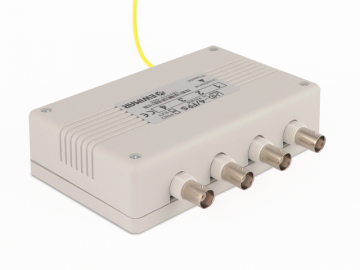

Savienojuma panelis – satur universālu savienojuma sistēmu koaksiālajiem kabeļiem un UTP vītā pāra transformatoru (ar iebūvētu transformatoru). Katru kanālu var konfigurēt koaksiālajam kabelim vai UTP vītā pāra.
UTP pārveidotājs (transformators) — pēc jebkura kanāla konfigurēšanas UTP vītā pāra pievienošanai tiek pievienots droselis, kas maina UTP kabeļa impedances pretestību. Pārveidotājs ir pasīva ierīce, kas ir saderīga ar visiem pieejamajiem HD formātiem -AHD, HD-CVI un HD-TVI (Turbo HD). Ierīce darbojas divvirzienu, un to var izmantot raidīšanas un uztveršanas pusē – tā ir saderīga arī ar visiem Ewimar ražotajiem HD-CCTV televīzijas UTP pārveidotājiem.
Pārsprieguma aizsardzības sistēma – satur 2 aizsardzības līmeņus, kas aizsargā kameras un ierakstītājus pret zibens izlādes ietekmi. Aizsardzības efektivitāte ir līdz 2 ~ 4 kA pārspriegumam pret zemi un līdz 100 A starp atsevišķiem vadiem. Ieteicams gala ierīcēm (kamerām), kas uzstādītas ārpus ēkām, izmantojot gaisvadu līnijas. Ja kameras ir uzstādītas uz metāla stabiem uz mastiem vai torņiem, ieteicams izmantot LHD-4-FPS-EXT modeli.
Kā savienot 1 kanāla ewimar drošības ierīces
Kā savienot divas LHD ierīces
Visas var ievietot vienā korpusā Šāds risinājums ierobežo papildu piederumu skaitu un padara instalāciju perfekti elektriski un mehāniski aizsargātu, kā arī izskatās profesionāli.
| Specification=”font-size” Tehniskie dati: | |||
| Pieejamo video kanālu skaits | 4 | ||
| Video izejas | | Koaksiālā kabeļa pretestība |
75 omi = |
|
| Vīninājums> |
|||
| Vājinājums 5kat UTP kabelim | Aizsardzības ķēdes kapacitāte | Ne vairāk kā 10 > strong> 2~4kA/gāzes novadītāja vads 100A transil |
|
| Dischar>90 V gāzes dzirksteļu slāpētājs 6 V transil |
|||
| Maksimālais līmenis aizsardzība | ;”>130 x 80 x 35 mm | ||
