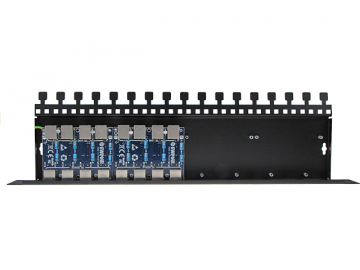

Ierīce ir veidota uz 2 maināmu 4 kanālu moduļu bāzes, kas ievietoti vienā korpusā. Tas nodrošina to bezproblēmu nomaiņu atteices gadījumā vai dažādu sēriju moduļu izmantošanai, lai pielāgotos instalācijas vajadzībām.
Panelis ir paredzēts uzstādīšanai 19″ statīva skapī, taču tajā ir arī caurumi mehāniskai stiprināšanai pie sienas. Pēc uzstādīšanas ir nepieciešams papildu pārsegs. .
Lietošanas piemērs
Tapi 4,5 un 7,8 tiek izmantoti barošanai un ir savienoti, lai palielinātu strāvu, kas plūst caur aizsardzības sistēmu. Atdalīšanas rezistoru ierobežotās jaudas dēļ darbināmo ierīču maksimālā jauda nedrīkst pārsniegt 15W pie 48V. Atsaistes rezistori aizsargā aizsargkomponentus no bojājumiem ilgstoša pārsprieguma gadījumā un pieļauj aizsardzības gradāciju.
Tipiskajai Pro sērijas aizsardzībai ir atdalīšanas elementi īpašu rezistoru veidā, kas, neskatoties uz to nelielo izmēru, ilgstoši nodod lielu jaudu. Sildīšana ar plūstošo strāvu izraisa pretestības pieaugumu, kas nodrošina elektrisko atsaisti starp atsevišķiem aizsardzības posmiem. Tas ir nepieciešams, lai nodrošinātu pareizu darbības secību mazas un lielas jaudas aizsargiem. Gan rezistoriem, gan PTC termistoriem ir ļoti liela laika inerce, kas rada impulsu ģenerēšanas risku fiziskā slāņa transformatora sekundārajā pusē un sabojās Ethernet kontrollerus. To izraisa pēkšņs strāvas impulss, kas rodas, kad starp atsevišķām ierīcēm izlīdzinās augsts potenciāls. Šis risks rodas, ja gala ierīces (IP kameras) tiek uzstādītas uz augstiem stabiem, jumtiem vai iezemētām metāla konstrukcijām.
Pro sērijas risinājums
Ierīci nav ieteicams pieslēgt ēkas zibensaizsardzības sistēmai.
Katram iegādātajam EXTREME sērijas panelim ir iekļauta bezmaksas dāvana.
Extreme sērijas risinājums
Tehniskā specifikācija:
PoE 10/1000uS D> vērtība
datu līnija
3 (gāzes arresters, mosfet drošinātājs, aizsargājošs tilts)
līnijas līnijas jauda
6-8pF pie 0V, 1Mhz
Līnijas-zemes kapacitāte
< 1pF
Līnijas aizsardzības līmenis
6V-1kV, 20V @ 100A , 8/20uS
Līnijas-zemes aizsardzības līmenis
Maksimālais spriegums Uc
6,8 V
Maksimālā jauda 8/20uS (līnijas līnija)
2kW>
90VDC
Sērijas pretestība
6 omi
Atsaistes ātrums
1uS
ttdtd colspan=”2″>PoE līnija
600W/100A,10/1000uS
Maksimālais spriegums Uc priekš PoE
58 V
Līnija-zeme aizsardzības līmenis
Maksimālais līnijas-zemes spriegums
90 VDC
PoE darbības standarts
Kopējās funkcijas
Ievades savienotājs
RJ-45
Izvade /tr>
Izvade uz zemes
Jā
Uzstādīšana
19″ Rack
19″ >Papildu opcijas
dažādu veidu maināmi moduļi, aizsargapvalks
Izmēri
481 strong>Darba temperatūra
-30~+60°C
