PTU-8R-EXT/PoE ir ielāpu panelis LAN tīkliem, kas integrēti ar augstas klases pārsprieguma aizsardzību un ietver 3 aizsardzības līmeņus. Tas izmanto 1uS reakcijas laika MOSFET automātiskos drošinātājus, kas darbojas kā ātrs un efektīvs atsaistes elements, radot barjeru pārsprieguma laikā. Tas nodrošina ļoti augstu aizsardzības līmeni gan pret pārspriegumiem, gan pēkšņām potenciālu starpību pārlēcieniem. Extreme sērija ir ieteicama LAN ierīču aizsardzībai, kur gala ierīces ir uzstādītas uz mastiem, stabiem vai jumtiem un ir pakļautas tiešiem zibens spērieniem.
Panelis ir paredzēts uzstādīšanai 19″ statīva skapī, bet pēc uzstādīšanas ir arī caurums, kas paredzēts uzstādīšanai pie sienas papildus aizsargāts pret mehāniskiem bojājumiem un netīrumu uzkrāšanos.

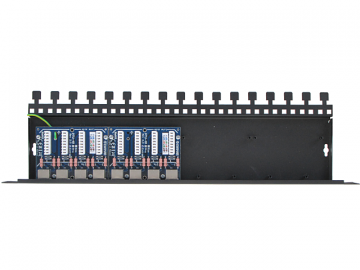

Ierīce ir veidota uz 2 maināmu 4 kanālu moduļu bāzes, kas ievietoti vienā korpusā. Tas nodrošina to bezproblēmu nomaiņu atteices gadījumā vai dažādu sēriju moduļu izmantošanu, lai pielāgotos instalācijas vajadzībām. Brīvā vieta 2 moduļiem atkarībā no pieprasījuma var tikt papildināta ar PRO vai ECO sērijas moduļiem.
Korpam, kas uzstādīts RACK kabeļu skapī ar LAN kabeļu saitēm, kas paredzētas īpašiem projektiem. Papildu caurumi ļauj izmantot dubultās kabeļu saites katram kabelim, kas palielina mehānisko izturību.
Panelis ir paredzēts uzstādīšanai 19″ statīva skapī, bet pēc uzstādīšanas ir arī caurums, kas paredzēts uzstādīšanai pie sienas papildus aizsargāts pret mehāniskiem bojājumiem un netīrumu uzkrāšanos.
Lietošanas piemērs
Aizsardzība sastāv no aizrīšanās, lielas jaudas pārsprieguma.kas rodas attiecībā pret zemi (gāzes dzirksteles spraugas) un impulsi, kas inducēti starp atsevišķiem UTP vītā pāru vadiem izlādes laikā. Šiem impulsiem ir destruktīva ietekme uz Ethernet interfeisa pastiprinātājiem, neskatoties uz galvanisko izolāciju, ko izmanto aparatūras slānī. PTU-8R-EXT/PoE ir īpaši izstrādāts videonovērošanas ierīču barošanai no PoE slēdžiem.
Tapi 4,5 un 7,8 tiek izmantoti barošanai un ir savienoti, lai palielinātu strāvu, kas plūst caur aizsardzības sistēmu. Atdalīšanas rezistoru ierobežotās jaudas dēļ darbināmo ierīču maksimālā jauda nedrīkst pārsniegt 15W pie 48V. Atsaistes rezistori aizsargā aizsargkomponentus no bojājumiem ilgstoša pārsprieguma gadījumā un pieļauj aizsardzības gradāciju. Ierīci nedrīkst izmantot 6. kategorijas instalācijām.
Tapi 4,5 un 7,8 tiek izmantoti barošanai un ir savienoti, lai palielinātu strāvu, kas plūst caur aizsardzības sistēmu. Atdalīšanas rezistoru ierobežotās jaudas dēļ darbināmo ierīču maksimālā jauda nedrīkst pārsniegt 15W pie 48V. Atsaistes rezistori aizsargā aizsargkomponentus no bojājumiem ilgstoša pārsprieguma gadījumā un pieļauj aizsardzības gradāciju. Ierīci nedrīkst izmantot 6. kategorijas instalācijām.
Atšķirības starp PRO un EXTREME sērijāmTipiskajai Pro sērijas aizsardzībai ir atsaistes elementi, mazie izmēri, neskatoties uz to, ka liela jauda ir resistoru forma, kas īpaši ilgu laiku. Sildīšana ar plūstošo strāvu izraisa pretestības pieaugumu, kas nodrošina elektrisko atsaisti starp atsevišķiem aizsardzības posmiem. Tas ir nepieciešams, lai nodrošinātu pareizu darbības secību mazas un lielas jaudas aizsargiem. Gan rezistoriem, gan PTC termistoriem ir ļoti liela laika inerce, kas rada impulsu ģenerēšanas risku fiziskā slāņa transformatora sekundārajā pusē un sabojās Ethernet kontrollerus. To izraisa pēkšņs strāvas impulss, kas rodas, kad starp atsevišķām ierīcēm izlīdzinās augsts potenciāls. Šis risks rodas, ja gala ierīces (IP kameras) tiek uzstādītas uz augstiem stabiem, jumtiem vai iezemētām metāla konstrukcijām.
Pro sērijas risinājums
Extreme sērijai ir jaunākais šķīdums super ātras operācijas formā, kas ir paredzēta, lai noteiktu, ka tas ir tāds, ka tas ir tāds, ka tas ir ļoti zems. Tā pieaugums virs iestatītās vērtības, ievades ķēde tiek automātiski atvienota no izejas ķēdes maksimāli 1uS laikā Tas nodrošina pilnīgu LAN fiziskā slāņa izolāciju no kabeļa uz riska laiku un izraisa ātrāku sprieguma pieaugumu uz aizsargelementiem, pateicoties kuriem ir ātrāka reakcija uz radušos pārspriegumu. Pārsprieguma laiks var ilgt nepārtraukti jebkuru laiku, un pēc tā pārtraukšanas elektriskais savienojums tiek automātiski atjaunots 1 uS laikā. Šis dizains ievērojami palielina aizsardzības darbības efektivitāti un ātrumu un veicina tā ļoti augstu izturību pret bojājumiem.
Lai nesabojātu elektroniskos drošinātājus, ir nepieciešams pieslēgt zemējuma vadu esošajam zemējumam (atbilst spēkā esošo noteikumu prasībām) vai elektroinstalācijas PE vadam.
Nav ieteicams pieslēgt ēkai aizsargsistēmu./span./ /span>
Extreme Series Solution
| VĒRTĪBA | 3 (gāzes novadītājs, MOSFET drošinātājs, aizsargtilts) | |||||||||||||||||||||
| Līnijas līnijas kapacitāte |
6-8pF pie 0V, 1Mhz | |||||||||||||||||||||
| Line-ground capacitd/ 1pF | ||||||||||||||||||||||
| Līnijas aizsardzības līmenis |
6V-1kV, 20V @ 100A, 8/20uS | |||||||||||||||||||||
| Līnijas-zemes aizsardzības līmenis | ||||||||||||||||||||||
| Maksimālais spriegums Uc |
6,8V | |||||||||||||||||||||
| Maksimālā jauda 8/20uS (līnijas līnija) |
2kW | |||||||||||||||||||||
| Maksimālais līnijas zemējuma spriegums | 90VDC>| Atsaistes ātrums |
1uS |
Izolācijas līmenis pie izslēgšanas |
650 V |
PoE līnija |
8 |
Aizsardzības līmeņi |
2 (gāzes slāpētājs, transil) |
Līnijas aizsardzības līmenis, kas paredzēts PoE 00A, 10/1000uS |
Maksimālais spriegums Uc priekš PoE |
58 V |
Līnijas un zemējuma aizsardzības līmenis. un 8/20 uS Vc |
Maksimālais līnijas-zemes spriegums |
90 VDC |
PoE darbības standarts<2EE.8.3af tips B |
Kopējās funkcijas |
Ievades savienotājs (līnija) |
Krone — radzēm |
<>papildu modulis for/strong> > |
2 moduļi | ||
| Izvades savienotājs | RJ-45 | |||||||||||||||||||||
| Izvade zemējums | Jā | |||||||||||||||||||||
| Uzstādīšana | 19″ 1U statīvs skapis, siena | Dažādu veidu maināmi moduļi, aizsargapvalks | ||||||||||||||||||||
| Izmēri | 480 x 41 x 130 x 130 trtmpertd (mm) darbs | -30~+60°C | ||||||||||||||||||||
