ĀRA 8 PORTU POE SLĒDZIS 8 IP KAMEROM ATTE IP-8-20-L2
Komplekts 8 IP kamerām, ABOX-L2 āra korpusā, 96 W barošanas bloks, 10 portu PoE slēdzis (8xPoE 10/100 Mbps + 2xGigabit Uplink), elektroniskie drošinātāji, tips IP-8-20-L2
Mērķis
IP-8-20-L2 ir gatavs komplekts, kas paredzēts IP CCTV sistēmas, kas sastāv no 8 IP kamerām, barošanai. PoE izeju elektroniskā aizsardzība nodrošina visas sistēmas nepārtrauktu darbību atsevišķu barošanas atzaru īssavienojuma vai pārslodzes gadījumā, kā arī automātisku sprieguma atjaunošanu pēc kļūmes novēršanas. Ierīce tiek izmantota sistēmās, kurām nepieciešama palielināta tīkla joslas platums, piemēram, 4K Ultra HD CCTV uzraudzībai.
Komplekti ar PoE slēdzi ir paredzēti darbam ar IP kamerām un citām tīkla ierīcēm, kuras darbina PoE 802.3at/af un PoE PASSIVE standarti.

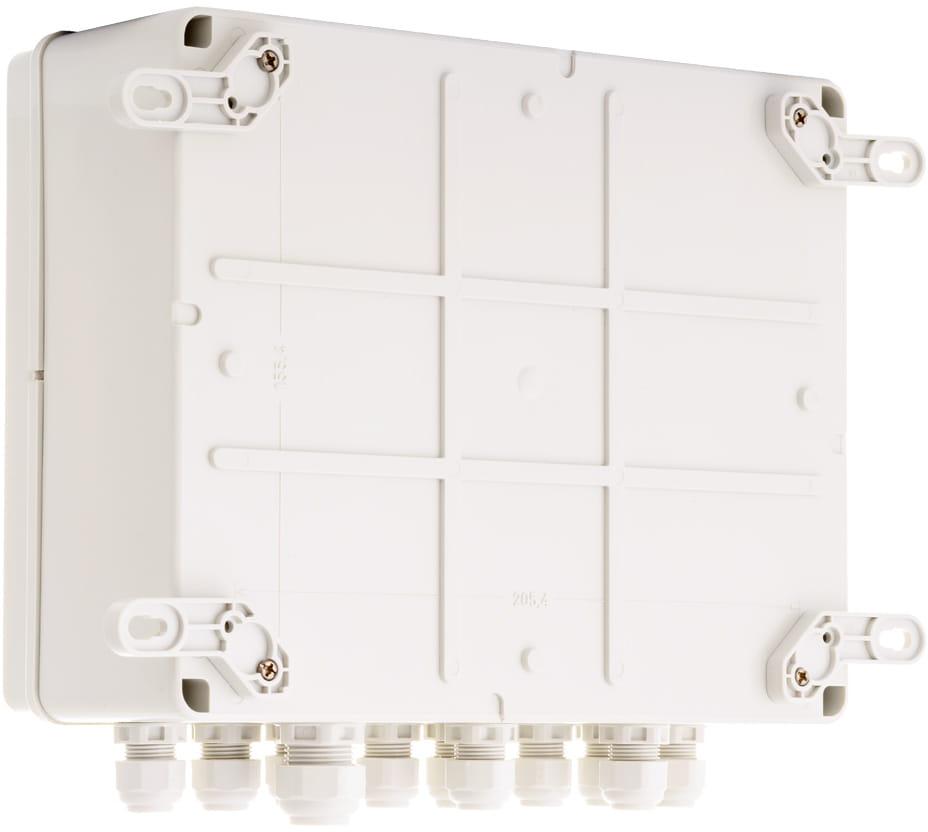

ABOX sērijas āra korpusi ir ērts risinājums ierīču un kabeļu savienojumu aizsardzībai, kas uzstādīti ārpus telpām. Augstas kvalitātes plastmasa nodrošina izturību pret UV starojumu un citiem nelabvēlīgiem laika apstākļiem. Pieejamie modeļi ir aprīkoti ar montāžas plāksni ar īpašu 10,8 mm caurumu rakstu. Tas ir saderīgs ar iebūvēto moduļu montāžas caurumu atstarpi. Sistēmas risinājums ļauj vertikāli vai horizontāli uzstādīt izvēlētās ierīces jebkurā montāžas plāksnes caurumotajā daļā.
Svarīgākās funkcijas un funkcijas:
- atbalsta 4K Ultra HD kameras
- iespēja darbināt 8 PoE 802.3at/af vai PASSIVE uztvērējus
- elektroniskais drošinātājs katram PoE kanālam atsevišķi (automātiska atgriešanās)
- iespēja izslēgt barošanu PoE portos
- skaidra optiskā indikācija par barošanu un datu pārraides statusu
- līdz 40 W jauda PoE portos (LAN_1 līdz LAN_8)
- vienkārša un ātra palaišana bez nepieciešamības parametru konfigurēšanai
- Barošanas moduļa augsta efektivitāte (>90%)
- Vienkārša un ātra uzstādīšanas pakalpojums, pateicoties modulārajai konstrukcijai
- Sistēmas vienkārša paplašināšana un mērogojamība, pievienojot papildu xPoE IP un IPB IPUPS slēdžus
- Moduļus var uzstādīt jebkurā montāžas plāksnes perforētā daļā (rastra sistēma)
- Vāks un korpuss ir savienoti ar auklu, lai atvieglotu apkopi
- Kabeļa rezervi var glabāt korpusa iekšpusē
- Kabeļa ievads caur korpusā uzstādītajiem kabeļu blīvslēgiem: 10xM16 un 1xM20
- Komplektā ir 4 kronšteini korpusa montāžai, neapdraudot IP56 aizsardzības klasi
- Papildu ADD-PMAL adapteris ļauj viegli uzstādīt abus uz stabiem vai laternu stabiem (pārdod atsevišķi)
Komplektā ietilpst:
- 1x ABOX-L2 korpuss
- 1x APS-90-480-OF barošanas bloks
- 1x xPoE-10-20-OF slēdzis
Tehniskās specifikācijas
| LAN porti | 10 RJ45 porti (8xLAN+PoE 10/100Mbps, 2x Gigabit Uplink) |
| Atbalstītie PoE uztvērēji (standarta/maksimālā jauda) | 802.3af – līdz 15,4 W LAN_1…LAN_8 (Vin > 48 VDC)802.3at – līdz 30 W LAN_1…LAN_8 (Vin > 48 VDC)PoE PASSIVE — līdz 40 W LAN_1…LAN_8 |
| PoE izejas (standarta / barošanas režīms) | LAN_1…LAN_8PoE PASSIVE, B režīms (4,5+) (7,8-) |
| PoE izejas aizsardzība (pārslodze / īsslēgums) | LAN_1…LAN_80,75 A / elektronisks (automātiska atgriešanās) |
| Mikroslēdži SW1 (DIP slēdzis) | slēdži 1…8 “PoE IESLĒGTS/IZSLĒGTS” — PoE barošanas avots LAN_1…LAN_8 pieslēgvietās |
| Barošanas avots (tips) | komutācijas SMPS /APS-90-480-OF |
| Barošanas avota izejas aizsardzība (pārslodze / īsslēgums ķēde) | 9A, elektronisks (pēc īssavienojuma var būt nepieciešama barošanas avota restartēšana) |
| Barošanas avota termiskā aizsardzība | TSD (termiskā izslēgšana) 130°C, nepieciešama restartēšana |
| Barošanas avota ieejas sprieguma diapazons / ieejas aizsardzība | 180…240VAC / T3.15A drošinātājs F1 |
| Barošanas avota izejas jauda (nepārtraukta) | 96W |
| Barošanas avota efektivitāte | 92% pie 90W |
| Barošanas avota izejas spriegums (kameras barošanas avots) PoE) | 48V +/-2% |
| Korpusa montāža | sienas montāža kronšteini |
| Ierīču uzstādīšana korpusa iekšpusē | sistēmas caurumu izciršana 4,8 mm 10,8 mm rastrā |
| Darba temperatūras diapazons | -25°C…+40°C |
| Korpuss (tips / materiāls / krāsa / aizsardzība / kabeļu ievadi) | ABOX-L2 / plastmasa / RAL7035 pelēks / kabeļu ievadi 10xM16 un 1xM20 |
| Izmēri / neto svars / aizsardzības klase | 240x190x90mm / 1kg / IP56 |
