Strāvas plūsmas laikā tās intensitāte tiek kontrolēta, un, palielinoties virs iestatītās vērtības, izejas ķēde tiek automātiski atvienota ne ilgāk kā par 1 uS.
Tas nodrošina pilnīgu LAN fiziskā slāņa izolāciju no kabeļa, kas izraisa ātrāku kabeļa aizsargreakciju uz spriegumu vecums ir ātrāks. Pārsprieguma laiks var ilgt nepārtraukti jebkādu laiku, un pēc tam, kad tas ir samazinājies, elektriskais savienojums tiek automātiski atjaunots 1 uS laikā.
Šis dizains ievērojami palielina aizsardzības darbības efektivitāti un ātrumu un veicina tā ļoti augstu izturību pret bojājumiem.

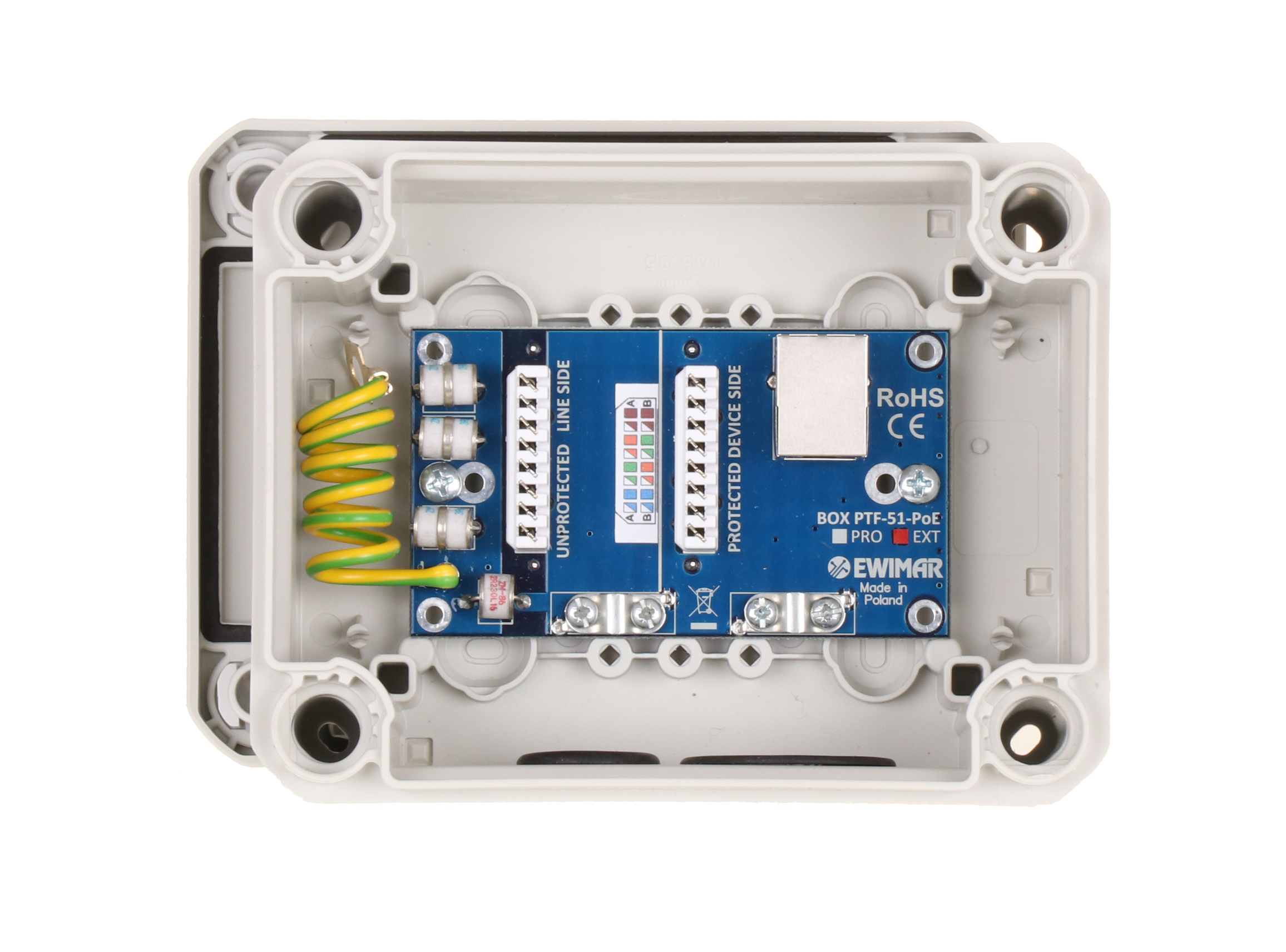

Aizsardzība sastāv no lieljaudas pārsprieguma impulsu slāpēšanas, kas rodas attiecībā pret zemi (gāzes dzirksteļu spraugas), un impulsiem, kas tiek inducēti starp atsevišķiem UTP vītā pāru serdeņiem izlādes laikā. Šiem impulsiem ir destruktīva ietekme uz Ethernet interfeisa pastiprinātājiem, neskatoties uz aparatūras slānī izmantoto galvanisko izolāciju.
Tapi 4,5 un 7,8 tiek izmantoti strāvas padevei, un tie ir savienoti, lai palielinātu caur aizsardzības sistēmu plūstošo strāvu. Atdalīšanas rezistoru ierobežotās jaudas dēļ,darbināmo ierīču maksimālā jauda nedrīkst pārsniegt 15W pie 48V. Atsaistes rezistori aizsargā aizsargkomponentus no bojājumiem ilgāka pārsprieguma gadījumā un nodrošina aizsardzības pakāpes.
>Tehniskā specifikācija:
| VĒRTĪBA | |||
| Datu līnija | |||
|---|---|---|---|
| Aizsardzības līmeņi |
3 kapacitāte |
6-8pF @ 0V, 1Mhz | |
| Līnija-zeme kapacitāte |
< 1pF | ||
| Līnija-līnijas aizsardzības līmenis |
6V-1kV, , 10/20 d>Līnija-zeme aizsardzības līmenis |
90V-4kV, 2~4kA, 8/20uS Vc | |
| Maksimālais spriegums Uc |
6,8V | ||
| Maksimālā jauda 8/20uS (līnijas līnija) |
2kW | ||
| Maksimālais līnijas zemējuma spriegums | 90VDC>Aizsardzības līmeņi | 2 (gāzes aizturētājs, aizsargtilts) | |
| Līnijas aizsardzības līmenis priekš PoE 10/1000uS | 600A, / 100 10/1000uS | ||
| Maksimālais spriegums Uc priekš PoE | 58 V | ||
| Līnija-zeme aizsardzības līmenis | |||
| Maksimālais līnijas-zemes spriegums | 90 VDC | ||
| strong> | IEEE saderīgs 802.3af tips B | ||
| Kopējās funkcijas | |||
| Ievades savienotājs |
RJ-45+ | ||
| RJ-45+ Krone | |||
| Izvade uz zemes | Jā | ||
Temperatūra
| -40~+60°C |
| ||
| Korpuss | IP66 | ||
| Izmēri | 151 x 117 x x 60 mm. | Satura kopēšana un pavairošana ir aizliegta! Iepriekš minētais saturs ir rezervēts tikai Ewimar lietošanai. Ja vēlaties ievietot produktu savā vietnē, lūdzu, sazinieties ar mūsu pārdošanas nodaļu, lai iegūtu publiski pieejamu saturu.||
| Svars | 0,3000 kg |
|---|
