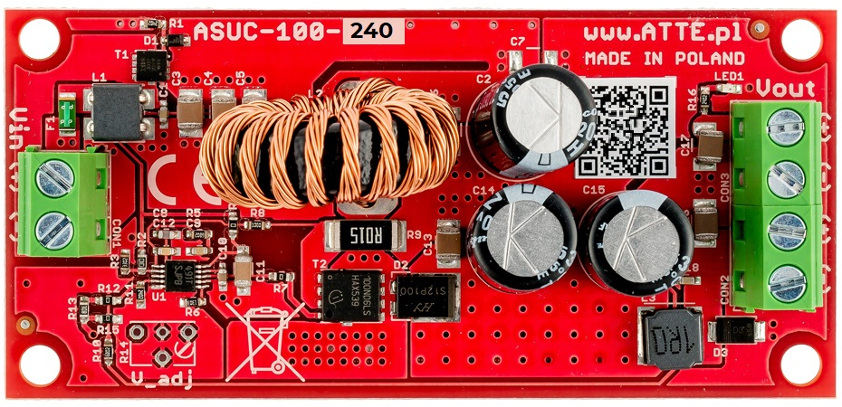

ATTE ASUC-100-240-OF CONVERTER
līdzstrāvas/līdzstrāvas pārveidotājs, pieaugošs spriegums, Vin 10…24VDC, Vout 24VDC, Pout 100W, iebūvēts modulis, tips ASUC-100-240-OF
Mērķis
ASUC-100-240-OF ir augstas efektivitātes, neizolēts pakāpju līdzstrāvas/līdzstrāvas pārveidotājs. Pārveidotājs ļauj darboties plašā ieejas spriegumu diapazonā, un tam ir fiksēts izejas spriegums 24 VDC. Tipisks moduļa pielietojums ir ģenerēt 24 V līdzstrāvas barošanas spriegumu no 12 V līdzstrāvas sprieguma no bufera barošanas avota.
GALVENĀS ĪPAŠĪBAS:
- plašs barošanas sprieguma diapazons
- fiksēts izejas spriegums 24 VDC
- liela jaudas moduļa efektivitāte
liela ierīces sildīšana
nostāja pret barošanas sprieguma apgriezto polaritāti
Tehniskās specifikācijas
| Izejas spriegums | 2 +/-2% | |||||||||||||||||||||||||||||||
| Izejas jauda | 120 W @ 24V, 80 W @ 12V | |||||||||||||||||||||||||||||||
| Efektivitāte | 93% @Vin = 12 V, Pout = 80 W | |||||||||||||||||||||||||||||||
| Darbības temperatūras diapazons | -20…+40°C | |||||||||||||||||||||||||||||||
| Izmēri | 40 x 83 x 27 mm | |||||||||||||||||||||||||||||||
| Izmēri |
| Izejas spriegums | 24VDC +/-2% |
| Izejas jauda | 120 W @ 24V, 80 W @ 12V |
| Barošanas spriegums | 10 … 24 VDC |
| Pārveidotāja tukšgaitas strāva | 27mA @12V |
| Darbības indikators | Nav — iebūvēts modulis |
| Uzstādīšana | Uzspiežamas starplikas, montāžas atveres 10,8 mm režģī |
| Darbības temperatūras diapazons | ‐‐‐>‐‐‐20 83×27 mm |
| Izmēri | 0,036 kg |
- plašs barošanas sprieguma diapazons
- fiksēts izejas spriegums 24 V līdzstrāva
- zema ierīces apkure, pateicoties augstai pārveidotāja efektivitātei
- liela izejas jauda ar maziem moduļa izmēriem
- pretestība pret apgrieztu barošanas sprieguma polaritāti
| Izejas spriegums | 24VDC +/-2% |
| Izejas jauda | 120 W @ 24V, 80 W @ 12V |
| Barošanas spriegums | 10 … 24 VDC |
| Pārveidotāja tukšgaitas strāva | 27mA @12V |
| Darbības indikators | Nav — iebūvēts modulis |
| Uzstādīšana | Uzspiežamas starplikas, montāžas atveres 10,8 mm režģī |
| Darbības temperatūras diapazons | ‐‐‐>‐‐‐20 83×27 mm |
| Izmēri | 0,036 kg |
+40°C
+40°C
Papildu informācija
| Svars | 0,0400 kg |
|---|
