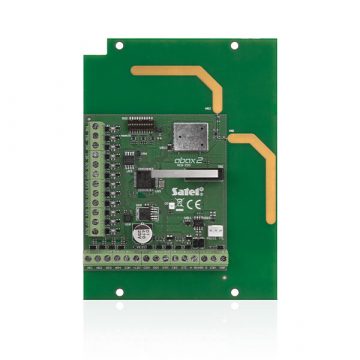

SATEL ABAX 2 BEZVADU SISTĒMAS VADĪBAS KONTROLIERIS — ACU-220
Galvenās funkcijas
- divvirzienu radio sakari 868 MHz joslā — 4 kanāli
- atklātā zonā līdz 2000 m
- atbalsts līdz 48 bezvadu ierīcēm
- atbalsts līdz 256 APT-200 bezvadu tālvadības pultīm
- darbojas ar INTEGRA, INTEGRA Plus un VERSA vadības paneļiem – pieslēgts pie sakaru kopnes
- izvades iespēja no jebkuras vadības pults
bezvadu: INT-KWRL2 – līdz 4, VERSA-KWRL2 – līdz 6
ar programmējamu
ievieto
Mērķis
ACU-220 izmanto 868 MHz radio joslu, kurā ir piešķirti 4 kanāli. Saziņa starp ABAX 2 sistēmas elementiem ir šifrēta (AES standarts) un divvirzienu – visas pārraides tiek apstiprinātas. Kontrolieris darbojas ar vadības paneļiem no INTEGRA, INTEGRA Plus un VERSA saimēm (savienojums caur sakaru kopni), ļaujot paplašināt signalizācijas sistēmu ar bezvadu ierīcēm. Ir iespējams strādāt arī ar jebkuriem citiem signalizācijas vadības paneļiem, automatizācijas kontrolieriem (izmantojot moduļa programmējamās ieejas un izejas) vai autonomi.
Apraksts
0 atbilst Gra1 ACU-2 standarta prasībām.
Kontrolera priekšrocība ir lieliskais pārraides diapazons, kas var būt līdz 2000 m atklātā vietā – atkarībā no ierīces, kas sadarbojas ar kontrolieri, un to darbības apstākļiem. Tik labi sakaru parametri tika sasniegti, pateicoties modernas radio sistēmas un antenu daudzveidības izmantošanai. Atkarībā no uztvertā radio signāla līmeņa ACU-220 automātiski izvēlas optimālo antenu,kas tiks izmantots pārraides saņemšanai.
Sistēmas iestatījumi ir konfigurēti datorā instalētajā programmā ABAX 2 Soft, kurai ir arī plašas diagnostikas iespējas. Strādājot ar INTEGRA, INTEGRA Plus un VERSA vadības paneļiem – konfigurēšana tiek veikta programmā DLOADX vai izmantojot tastatūru. Pieslēgto bezvadu ierīču iestatījumu maiņa, kā arī programmatūras atjaunināšana tiek veikta, izmantojot radio, bez nepieciešamības tās izjaukt.
- atbilstība EN 50131 > 2. pakāpes radiosakaru prasībām
- 2. kanāla in li.8 diapazons līdz 2000 m atklātā vietā
- atbalsts līdz 48 bezvadu ierīcēm
- atbalsts bezvadu tastatūrām: INT-KWRL2 – līdz 4, VERSA-KWRL2 – līdz 6
- atbalsts līdz 256 APT-200 bezvadu tālvadības pultīm no
- atsevišķas darbības iespēja vai ar jebkuru signalizācijas vadības paneli/kontrolleri: 8 programmējamas izejas; 4 programmējamas ieejas
- 4 izejas, kas norāda kontroliera un pievienoto bezvadu ierīču statusu
- antenas diversifikācija – automātiska antenas izvēle, kas tiks izmantota pārraides saņemšanai, atkarībā no uztvertā signāla līmeņa
- kontrollera iestatījumu programmēšana, izmantojot: vadības paneļa servisa izvēlni vai programmatūru DLOADX Internet Plussadarbībā ar INTEGRA,b>b> VERSA ģimenes; ABAX 2 Soft programma — ja kontrolleris darbojas kā universāls bezvadu ierīču modulis (atsevišķs vai ar jebkuru vadības paneli/kontrolleri)
- kontrollera programmatūras atjaunināšana bez nepieciešamības to demontēt
- kontrolierī reģistrēto ierīču attālā konfigurācija un atjaunināšana
- sabotāžas aizsardzība
- Vulp div class=”row”>
Tehniskās specifikācijas
- Barošanas spriegums (±15%): 12 V līdzstrāva
- Korpusa izmēri: 126 x 158 x 32 mm
- Elektronikas plates temperatūras diapazons: 1 10 per0 mm xli>10 per0 mm.+55°C
- Strāvas patēriņš gaidstāves režīmā: 75 mA
- Maksimālais strāvas patēriņš: 100 mA
- Svars: 222 g
- Maksimālais mitrums: 93±3%
- Darbības frekvenču josla: 868,0 MHz
- Vides klase saskaņā ar EN50130-5: II
- Atbilstība standartiem: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3>
- Drošības pakāpe saskaņā ar EN50130-5:01 OCli:01 tips205:li3. mA / 12V līdzstrāva
atvērts komunikāciju diapazons
0 mA
>
INTRA,EGB>ar vadības paneli
EGB> Plus un VERSA – pieslēgums sakaru kopnei
Papildu informācija
| Svars | 0,5000 kg |
|---|
