Mērķis

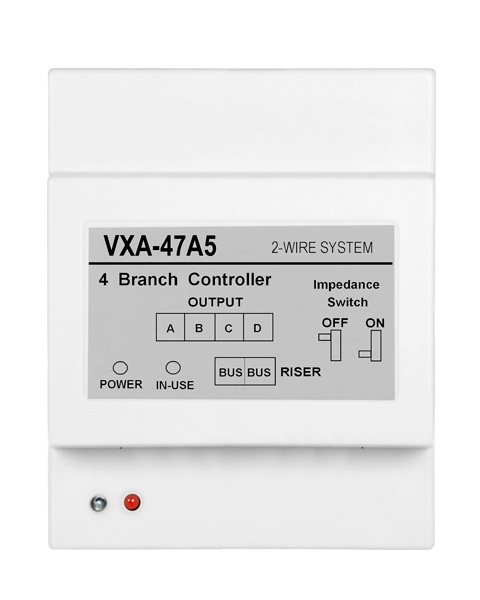

‘EURA’ VXA-47A5 ”2EASY” V.4 IZPLATĪTĀJA MODULIS
Apraksts
VXA-47A5 sadalītāja modulis (signāla sadalītājs) atvieglo 2 vadu “EURA 2 EASY” video domofonu sistēmas uzstādīšanu daudzģimeņu māju stāvos, ļauj efektīvāk pieslēgt pieslēgšanu pie ēkas. 4 kabeļa garumu no viena stāva uz vienu monitoru .
Dažās sistēmas konfigurācijās var izrādīties sarežģīti savienot visus sistēmas elementus, izmantojot vienkāršu seriālo ķēdi. Piemēram, var izrādīties, ka kabeļu savienojuma garumi dažās sistēmas sadaļās būs pārāk gari. Turklāt var izrādīties lietderīgi izmantot signālu sadalītājus ar četrām monitora izejām – VXA-47A5. Piemērs varētu būt kāpņu telpa ēkā, kuras katrā stāvā ir 3 vai 4 dzīvokļi.Šādā gadījumā katrā stāvā ir vērts uzstādīt 1 moduli VXA-47A5 un pieslēgt tam dzīvojamās telpās esošos lietotāju monitorus. Pirms katras sistēmas uzstādīšanas ir jāpieņem optimāls lēmums par sistēmas konfigurāciju, īpaši ņemot vērā pieļaujamos kabeļu garumus visā sistēmas “EURA-2EASY” 2 vadu kopnē.
2 vadu “EURA-2EASY” sistēma ir viena vai vairāku nomnieku video domofonu sistēma, kuras galvenā ideja ir kabeļa izmantošanas vienkāršība un jaudas samazināšana. Lai savienotu atsevišķus sistēmā strādājošus moduļus, ir nepieciešams tikai 2-dzīslu kabelis un 1 barošanas avots, kas var atbalstīt ne vairāk kā 32 monitorus un 4 ārējās stacijas. Pateicoties FM modulācijas izmantošanai video signāla pārsūtīšanai un ASK modulācijai vadības datu pārraidei, sistēma izceļas ar augstu pretestību pret traucējumiem, t.i., ļoti labu attēla krāsu kvalitāti katrā instalācijas punktā.
Šeit ir sistēmas pamatfunkcijas:
- 2 vadu vadu savienojumu sistēma starp moduļiem, vadu savienošanas metode katrā instalācijas punktā 1 centrālais barošanas bloks visā sistēmā.
- Vienkārša un ātra uzstādīšana, pateicoties spaiļu bloku un “DIP-slēdžu” izmantošanai.
- Iespēja uzstādīt vairāk monitoru 1 telpas ietvaros.
Papildus standarta video durvju telefoniem, sistēmai iespējams pieslēgt arī videonovērošanas kameras. Maksimālais āra staciju vai kameru skaits un to iespējamās konfigurācijas sistēmā “EURA-2EASY” ir:
- 4 video durvju telefoni,
- 3 video durvju telefoni un 2 videonovērošanas kameras,
- 2 video durvju tālruņi un 4 videonovērošanas kameras,
- 1 video durvju telefons un 6 monitori no 2 monitoriem, ne vairāk kā 3 Ali. 1 lietotājs,
- domofona funkcija starp īrniekiem vienā sistēmā,
- āra stacijas maksimālais attālums no tālākā monitora 150 m.
Lai savienotu atsevišķus sistēmā strādājošus moduļus, ir nepieciešams tikai 2-dzīslu kabelis un 1 barošanas avots, kas var atbalstīt ne vairāk kā 32 monitorus un 4 ārējās stacijas. Pateicoties FM modulācijas izmantošanai video signāla pārsūtīšanai un ASK modulācijai vadības datu pārraidei, sistēma izceļas ar augstu pretestību pret traucējumiem, t.i., ļoti labu attēla krāsu kvalitāti katrā instalācijas punktā.
Šeit ir sistēmas pamatfunkcijas:
- 2 vadu vadu savienojumu sistēma starp moduļiem, vadu savienošanas metode katrā instalācijas punktā 1 centrālais barošanas bloks visā sistēmā.
- Vienkārša un ātra uzstādīšana, pateicoties spaiļu bloku un “DIP-slēdžu” izmantošanai.
- Iespēja uzstādīt vairāk monitoru 1 telpas ietvaros.
Papildus standarta video durvju telefoniem, sistēmai iespējams pieslēgt arī videonovērošanas kameras. Maksimālais āra staciju vai kameru skaits un to iespējamās konfigurācijas sistēmā “EURA-2EASY” ir:
- 4 video durvju telefoni,
- 3 video durvju telefoni un 2 videonovērošanas kameras,
- 2 video durvju tālruņi un 4 videonovērošanas kameras,
- 1 video durvju telefons un 6 monitori no 2 monitoriem, ne vairāk kā 3 Ali. 1 lietotājs,
- domofona funkcija starp īrniekiem vienā sistēmā,
- āra stacijas maksimālais attālums no tālākā monitora 150 m.
