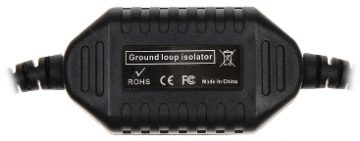

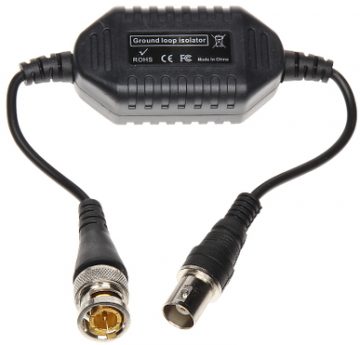

GALVANISKS SEPARATORS
D-SEP2
Svarīgākās funkcijas
- Papildu aizsardzība CCTV instalācijās CCTV
- Aizsargā pret potenciālu atšķirībām starp ierīcēm
- Aizsardzība pret strāvas atšķirībām, kas plūst caur signālu zeme
- Zema vājināšanās
Apraksts
Galvaniskais izolators D-SEP2 novērš problēmas, kas saistītas ar zemējuma cilpām. Tas ļauj novērst traucējumus (visbiežāk mainīgas svītras ekrānā, “deformētu un robainu” attēlu), kas rodas potenciālu atšķirības dēļ starp kameras zemējumu un citu CCTV sistēmas ierīču, t. i., DVR, monitora, zemējumu. Šādas problēmas visbiežāk rodas sistēmās ar īpaši lielām atšķirībām kamerām pievienoto kabeļu garumos.
Atdalītājs papildus nodrošina aizsardzību pret strāvām, kas plūst caur signāla zemējumu, un aizsargā ierīces no zibens izlāžu radītiem bojājumiem.
Atdalītāja izmantošanas ietekme
Tehniskās specifikācijas
- Standarts: CVBS – PAL / NTSC
- Ierīces tips: Pasīvs
- Ieeju skaits: 1 gab. BNC spraudnis
- Izeju skaits: 1 gab. BNC spraudnis
- Ieejas pretestība: 75 Ω
- Izejas pretestība: 75 Ω
- Galvaniskā izolācija starp ieejām un izejām: 600 V Maksimālā vājināšanās: maks. 3 dB Caurspīdīgā vājināšanās: 0,5 dB Joslas platums: 10 MHz Barošanas avots: Darba temperatūra: -20 °C … +55 °C Svars: 0,072 kg Izmēri: 56 x 28 x 21 mm Garantija: 2 gadi src=”https://allegro2.eltrox.pl/zdjecia/11858/separator-d-sep2-2.jpg” alt=”Mērķis” ielādējas=”slinks” />
Mērķis
D-SEP2 ir paredzēts kameru un citu ierīču papildu aizsardzībai CCTV instalācijās, aizsargājot tās pret potenciālu atšķirībām starp ierīcēm un strāvām, kas plūst caur signāla zemējumu. Produkts aizstāj P-SEP1.

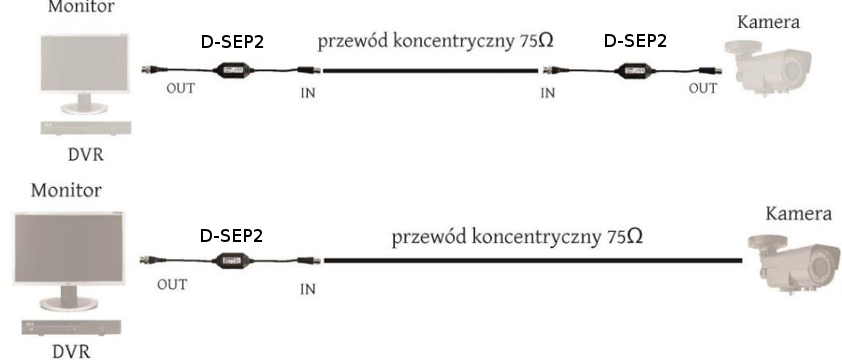

Savienojuma shēma
Ieteicams izmantot atdalītājus gan kameras, gan ierakstītāju/monitoru pusēs.
Dažos gadījumos pietiek noteikt, kuru līniju ietekmē traucējumi, un uzstādīt atdalītāju tās galā.
