MOBILĀ KAMERA AHD ATE-CAM-AHD650HD — 1080p 2,8 mm, 2,1 mm AUTOMĀTIS.
Apraksts >

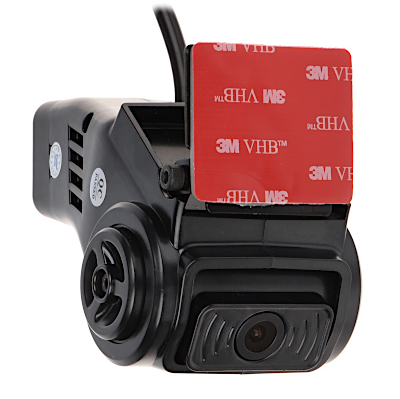

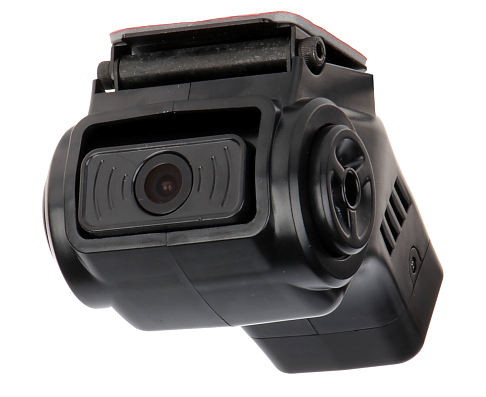

ATE-CAM-AHD650HD ir paredzēts uzstādīšanai transportlīdzekļos. Ierīces dizains ļauj ierakstīt gan to, kas atrodas transportlīdzekļa priekšā vai aizmugurē, gan to, kas atrodas tajā.

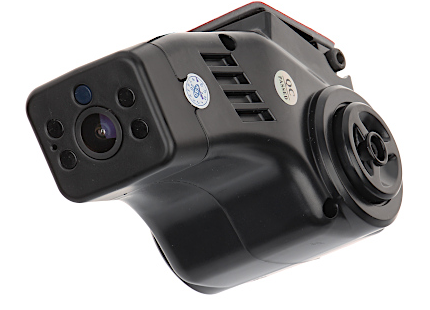

Ierīce var darboties arī kā atpakaļgaitas kamera. Turklāt IR izgaismotājs, ko izmanto kamerā, kas vērsts pret transportlīdzekļa iekšpusi, atvieglo vadītāja un pasažieru novērošanu sarežģītos apgaismojuma apstākļos.
https://www jecia/34052/mobilna_kamera_ahd_atecamahd650hd__1080p_28_mm_21_mm_autone_0d9c1101cb3bd.png” alt=”” loading=”slinks” />
| Standarts: | AHD |
| Sensors: | 1/3″ Sony CMOS IMX323 |
| Izmērs Matrica: | 2,1 Mpx |
| Izšķirtspēja: | 1920 x 1080 — 1080p |
| Objekts: | 2,8 mm — priekšpuse, 2,1 mm > |
| Jutība: | 0.001Lukss |
| IR apgaismotāja diapazons: | 10 m |
| Signāla un trokšņa attiecība (S/N): | ≥ 58 dB |
| Video izeja: M , so, Ω-4 Kods A | |
| Audio: | Iebūvēts mikrofons — mikrofons atrodas pie kameras, kas ir vērsta uz transportlīdzekļa iekšpusi (CAM2), skaņas pārraide tiek veikta, izmantojot kameras signāla ceļu, kas ir vērsta uz transportlīdzekļa ārpusi (CAM1) |
| Automātiskā fona kompensācija -BGtLCdbackback baltā balanssAsums – Asināšanas attēlu kontūras | |
| osd izvēlne: | nē |
| korpuss: | plastmasa |
| Color: | Instalācijai transportlīdzekļu iekšienē |
| barošanas avots: | 2 x 12v DC/420MA – kameru barošanas avots ar 12V DC tieši no reģistratora |
| enerģijas patēriņš: | <10w (total) | <10w (kopējais) -10 ° C … 50 ° C |

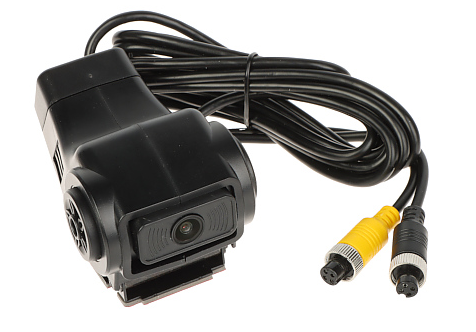

| garums Kabelis: | 3 m |
| Svars: | 0,27 kg |
| Izmēri: | 115 x 71 x 66 mm |
| Ražotājs: | 2 gadi |
