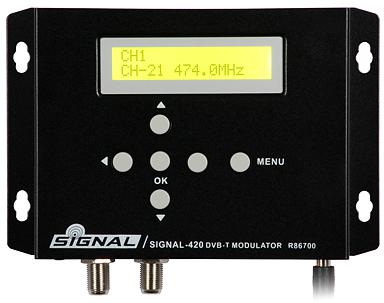

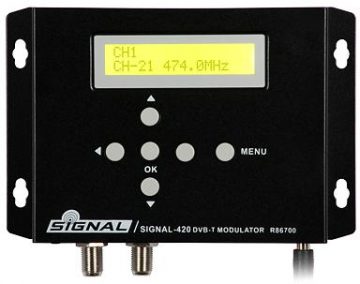

Modulators Signāls-420 HDMI – COFDM (DVB-T) – R86700

Signāls-420 HDMI-COFDM modulators

Galvenās funkcijas

SIGNAL-400 R86700 modulators. SIGNAL-400 R86700 modulators ir daudzfunkcionāla ierīce, kas tiek nodrošināta D savienojuma standartam, kas modulē HDMIB ievades signālu. To var piegādāt gan ar SD, gan ar Full HD signāliem. Tam ir ieejas: HDMI, USB un RF, ko var izmantot, lai summētu izejas signālu ar citu TV signālu.

Mērķis

Ierīce ir viena kanāla modulators. Tas nozīmē, ka tam ir iespējams pieslēgt vienu signāla avotu un modulēt to ciparu DVB-T multipleksā. Konfigurācijas opcijas ļauj pievienot izvades straumi esošai DVB-T instalācijai tādā veidā, ko izvēlējies administrators vai ieguldītājs (iespēja konfigurēt tādus parametrus kā: LCN, SID, PID, NIT).

Signāls, cita starpā, var būt multivides atskaņotāji, deskripts ers, Blu-ray atskaņotāji, personālie datori vai STB dekoderi. Tāpēc modulatoru var izmantot augstākās kvalitātes satura izplatīšanai DVB-T standartā, izmantojot koaksiālo kabeli televīzijas iekārtās un rūpnieciskās uzraudzības iekārtās. Maksimālais izvades straumes bitu pārraides ātrums saskaņā ar standartu var būt 31,68 Mbit/s, bet video straumes maksimālais bitu pārraides ātrums ir 15,0 Mbit/s.

Ierīce ir lieliska alternatīva instalācijām, kuru pamatā ir HDMI sadalītāji un kabeļi.

Visi parametri tiek konfigurēti, izmantojot pogas un displeju, kas atrodas modulatora priekšējā panelī.

Ierīces lietojumprogramma

Slimnīcas

• TV pacientiem
• Apraide no operāciju zālēm
• Izglītība studenti
• uzraudzība
• reklāmas

Veikali un iepirkšanās centri

• reklāmas kanāli
• videosignāla izplatīšana no DVD/Blu-ray atskaņotājiem
• HD/SD kanālu izplatīšana, pateicoties esošajiem kabeļiem
• reklāmas / multivides atskaņotāju TV panelis
• ziņu kanāli
• GPS un navigācijas kanāli

Uzņēmuma TV

• uzņēmuma TV kanāli
• apmācību kanāli
• videokonferences
• izglītība

Skolas un televīzijas lekcijas
lip

• kanāli informācija

Sports

• televīzija skrejceliņos un trenažieru zālēs
• HD uzraudzība
• sporta notikumu pārraide augstas izšķirtspējas formātā

Name specifikācijas. al-420

• Kods: R86700
• Kodējums: H.264
• Straumes ātrums (maks.): 5…15 Mbit/s
• Ievade: HDMI x1
• :Resolution 1920x1080_60p, 1920x1080_50p, 1920x1080_60i, 1920x1080_50i, 1280x720_60p, 1280x720_50p
• Aspect, 5.6: : DVB-T COFDM
• FFT režīms: 2K/8K
• Joslas platums: 6 MHz,7 MHz, 8 MHz
• Zvaigznājs: 64QAM
• Drošības intervāls: 1/32
• FEC: 7/8
• MER: ≥ 35 MHz MHzIzvades frekvence

8 RF:0: 70…100 dBμV

• RF līmeņa pielāgošana: 0…20 dB, 1 dB solis
• Lokālais interfeiss: LCD + pogas
• Barošanas avots: DC 12V/1,5×1: >2×18 mm
• Svars: 0,5 kg

Komplektā ietilpst:

• Signāls-420 HDMI — COFDM (DVB-T)  7.

  diators
