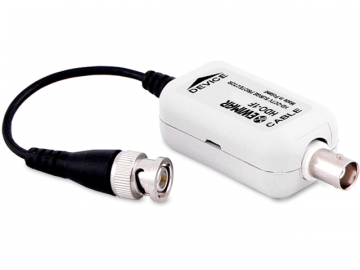

HDO-1F-EXT ir 1 kanāla augstas klases aizsargs 75 omu koaksiālajam kabelim, kas paredzēts augstas izšķirtspējas videonovērošanas ierīcēm, izmantojot AHD, HD-CVI, HD-TVI un Turbo HD signālus. Ierīce izmanto precīzus BNC savienotājus, kas nodrošina augstu savienojuma kvalitāti un izturību pat nelabvēlīgos temperatūras apstākļos.
Sērijai Extreme ir jaunākais risinājums īpaši ātrās ļoti zemas elektriskās pretestības laikā darbība. Nominālās darbības laikā tiek kontrolēta intensitātes un strāvas palielināšanās virs iestatītās vērtības, ievades ķēde ļoti īsā laikā tiek automātiski atvienota no izejas ķēdes.
Tā izmanto augstos vai citos izlādes līmeņos, gan augstos vai citos aizsardzības līmeņos, gan gaismas avotā, gan virsvolumē. Ierīču normālas darbības laikā signāla pārraides ķēdes nav galvaniski savienotas ar zemi, kas novērš kaitīgo zemējuma cilpu un HD signāla traucējumu ietekmi. Aizsardzības darbība sastāv no ķēdes atvienošanas (atdalīšanas) ar ātruMOSFETdrošinātāju un pēc tam elektriskā lādiņa ievešanu tās ķēdēs tā veidošanās sākotnējā stadijā, kas aizkavē destruktīva sprieguma parādīšanos videonovērošanas ierīču ieejas ķēdēs. Kad rodas galvenais pārspriegums, tas tiek novadīts uz zemi caur atsevišķu vadītāju. Pārspriegumi, kas rodas vadu iekšpusē, un sekundārie pārspriegumi tiek novērsti ar jonizējošiem elementiem. Tas nodrošina ierīces augstu izturību pret vairākiem impulsiem (apdullināšanas pistoles) un nodrošina atbilstošu atsevišķu aizsardzības posmu darbības secību.
Svarīga priekšrocība, ka ķēde ir ļoti zema, pateicoties signālam2 s no 0 ~ 100MHz, kas ir ļoti svarīgi sarežģītiem AHD, HD-CVI un HD-TVI signāliem, jo neizraisa lielu vājināšanos.
Diagrammā ir parādīta MOB stila darbība -1F-EXT, var izmantot 1-kanālu lietojumprogrammās kombinācijā ar PRO sērijas aizsardzību, HDO-1F-PRO un daudzkanālu lietojumprogrammās, kombinācijā ar FKO un LHD sērijas paneļiem. piemale-kreisais: auto; margin-right: auto;” src=”http://ewimar.pl/uploads/images/zabezpieczenie-kamery-hd%20EXT-EXT.png” alt=”Savienojuma paraugs” width=”536″ height=”88″ />
Divu HEX-aizsardzības un HDF uztveršanas ierīces piemērs.-br /> />>> div>
| Tehniskā specifikācija: |
75 omi |
Ievades savienotājs (līnija)
|
Izvades savienotājs (ierīce)> “>Kabelis ar vīrs BNC Plug
/> |
| Joslas platums |
100 MHz
| Vājināšanās |
0,05 dB |
color: #000000;”>Aizsardzība pret pārspriegumu
|
3 — dzirksteļu sprauga, gāzes novadītājs, Transil, MOSFET drošinātājs
|
Aizsardzība pret zemi
|
Gāzes novadītājs: 90V, 2x10kA @ 8/20uS
| Aizsardzība no līnijas līdz līnijai
Aizsardzības tilts: 6V, 15A @ 8/20uS
|
Maksimālais pārsprieguma līmenis
4kV |
| Aizsardzības ķēdes kapacitāte |
1~2pF |
| Darbības temperatūra |
-4 > |
| Izmēri<="td>
| 86 mm x 24 mm x 31 mm (bez kabeļa)
|
