Name: Pārsprieguma aizsargs koaksiālajam un vītā pāra kabelim EXT sērijā EWIMAR LHD-8R-EXT
SKU: 16409
Availability: OutOfStock

Pārsprieguma aizsargs koaksiālajam un vītā pāra kabelim EXT sērijā EWIMAR LHD-8R-EXT

Preces kods: 16409

Piegādes laiks: 1-3 Jūlijā

Piegādes laiks norādītajos datumos

132,30 €

Pieejamība: 0

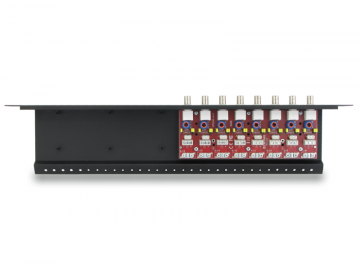

LHD-8R-EXT ir statīvā montējams plākstera panelis ar 8 kanāliem. Panelis apvieno drošības, organizēšanas un stabilizēšanas funkcijas savienojumiem augstas izšķirtspējas videonovērošanas sistēmās. Panelis bija paredzēts ierīcēm, kas darbojas AHD, HD-CVI, HD-TVI un Turbo HD standartos.

Aizsardzība ir universāla koaksiālajiem un UTP kabeļiem. Atkarībā no vajadzībām katrs kanāls var būt paredzēts UTP vītā pāra vai koaksiālajam kabelim. Ierīce tiek iestatīta, iestatot džemperus pozīcijā “Coaxial” vai “UTP”. Tas ir lielisks risinājums instalācijām, kurās tiek izmantoti dažāda veida kabeļi dažādos daudzumos.

Aizsardzības sērijā Extreme tiek izmantots jaunākais risinājums īpaši ātrās automātiskās tehnoloģijasfMOET veidā. Parastas darbības laikā tiem ir ļoti zema elektriskā pretestība. Nominālās darbības laikā tiek kontrolēta strāvas intensitāte un palielināšanās virs iestatītās vērtības, ievades ķēde ļoti īsā laikā tiek automātiski atvienota no izejas ķēdes.

Otrās pakāpes vai atbilstošā apgaismojuma lietošanas secība pārsprieguma avoti, gan augsti, gan zemi. Ierīču nominālās darbības laikā signāla pārraides ķēdes nav galvaniski savienotas ar zemi, kas novērš kaitīgo zemējuma cilpu un HD signāla traucējumu ietekmi. Aizsardzības darbība sastāv no ķēdes atvienošanas (atdalīšanas) ar ātru MOSFET drošinātāju un pēc tam elektriskā lādiņa ievešanu tās ķēdēs jau tā veidošanās sākotnējā stadijā, kas aizkavē destruktīva sprieguma parādīšanos videonovērošanas ierīču ieejas ķēdēs. Kad rodas galvenais pārspriegums, tas tiek novadīts uz zemi caur atsevišķu vadītāju. Pārspriegumi, kas rodas vadu iekšpusē, un sekundārie pārspriegumi tiek novērsti ar jonizējošiem elementiem.Tas nodrošina ierīces augstu izturību pret vairākiem impulsiem (apdullināšanas pistoles) un nodrošina atbilstošu atsevišķu aizsardzības posmu darbības secību.

Svarīga plākstera paneļa priekšrocība ir ļoti zemā ķēdes kapacitāte (2~4pF), pateicoties kam aizsardzībai ir minimāla ietekme uz signālu pārraidi no 0 līdz 100MHz, jo tas nav ļoti svarīgs VI signālam, kas ir HDTV cijas.

Ierīcē tiek izmantoti firmas BNC savienotāji, kas nodrošina augstu savienojuma kvalitāti un izturību pat nelabvēlīgos temperatūras apstākļos.

LHD-8R-EXT, var izmantot 8-kanālu aplikācijās kombinācijā ar EXTREME HDO-1 sērijas aizsardzību. Ierīces var kombinēt arī ar PRO sērijas drošības ierīcēm. Lai nodrošinātu pilnīgu aizsardzību, ieteicams izmantot aizsardzību abos signāla kabeļa galos kopā ar to zemējumu. Tas nodrošina ātrāku drošības reakciju un labāku videonovērošanas ierīču aizsardzību pret zibens ietekmi.

Tā ir paredzēta uzstādīšanai 19 collu RACK sistēmās, piekarināmos un brīvi stāvošos skapjos. To var uzstādīt uz RACK skapja priekšējās sliedes un, iegādājoties papildu kronšteinus, arī uz aizmugurējām sliedēm brīvi stāvošiem skapjiem.

8 kanālu AHD savienojums, piemēram, 16 kanālu

Piemērs LHD paneļa izmantošanai uztverošās ierīces un kameru pamata aizsardzībai, izmantojot HDO-1F-EXT,><>

0,2 dB

Aizsardzība no līnijas līdz līnijai

Tehniskā specifikācija:
Video kanālu skaits8
Mājoklis	Paneļa RACK
Pretestība Koaksiālais/UTP
Izvades savienojums <> span style=”font-size: small;”>BNC ligzda
Frekvences reakcija	100 MHz
Vājināšanās
color: #000000;”>Aizsardzība pret pārspriegumu	3 — dzirksteles sprauga, gāzes novadītājs, Transil, MOSFET drošinātājs
Aizsardzība no līnijas līdz zemei	Gāzes novadītājs: 90V, 2x10kA @ 8/20uS	Aizsardzības tilts: 6V, 15A @ 8/20uS
maximu/ td>	4kV
size:=”font;s color: #000000;”>Aizsardzības ķēdes kapacitāte	Ne vairāk kā 2~4pF
Darbības temperatūra	-40˚C līdz +60˚C
Izmēri	1 U RACK 19 collu (mazs;”>42 mm x 482 mm x 115 mm)
