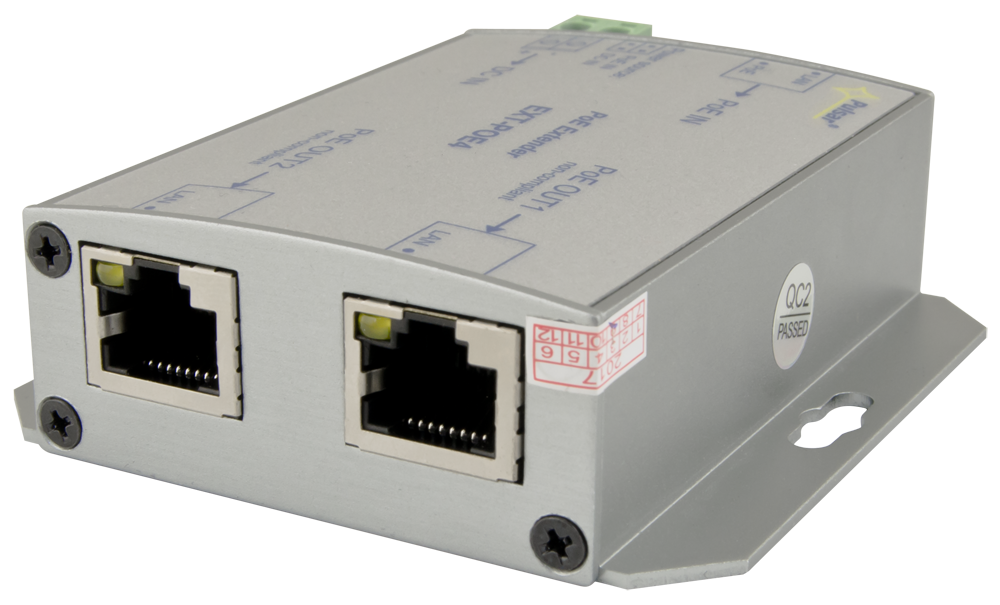

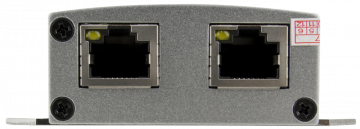

POE PAPLAŠINĀTĀJS (ĀRĒJAIS 48 V) PULSAR EXT-POE4 2 IP KAMEROM
Galvenās funkcijas
- Lietojumprogramma: palielina Ethernet datu un PoE barošanas diapazonu vēl par 100 m
- Barošanas strāva: 44÷57 VDC
- PoE ieeja: PoE IN – atbilstošs IEEE802.3af/at

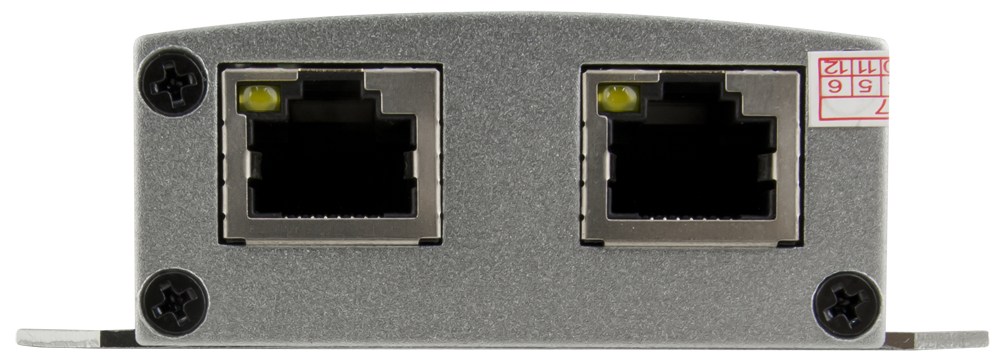

- PoE izejas: PoE OUT1 / PoE OUT2 – neatbilst IEEE802.3af standartam
- PoE OUT izejas strāva: 0,3 A/ports (Ʃ0,4 A maks.)
- Aizsardzība: OLP, SCP*
- Izmēri: G=81 P=77 A=26 [+/- 2 mm]
- Montāža: montāžas skrūves
- Garantija: 2 gadi
- Piezīmes:
- paredzēts darbam 10 Mbit/s un 100 Mbit/s tīklos
Mērķis
EXT-POE4 paplašinātājs ir ierīce, kas paredzēta, lai palielinātu PoE barošanas un Ethernet datu pārraides attālumu, izmantojot UTP 5. kategorijas vītā pāra kabeli, vēl par 100 m. Paplašinātāju var darbināt no PoE slēdža vai citas ierīces, kas atbilst PoE standartam (PoE IN ieeja), vai no ārēja barošanas avota ar spriegumu 44–57 VDC (DC IN ieeja). Barošanas avots tiek izvēlēts, izmantojot barošanas avota tiltslēgu. Izejas spriegums un dati ir pieejami PoE OUT1 un PoE OUT2 izejās, kurām jāpievieno kameras vai citas IP ierīces, kas izmanto PoE barošanu. Maksimālā slodzes strāva ir 0,4 A (0,3 A/ports). Jauda tiek pārraidīta pa PoE OUT1 un PoE OUT2 portiem, izmantojot pārus 4/5 (+) un 7/8 (-), kas saskaņā ar Ethernet standartu netiek izmantoti datu pārraidei (datu pārraide notiek, izmantojot pārus 1/2 un 3/6).
Savienojuma shēma
Tehniskā specifikācija
- Barošanas avots: 802.3af / 44 ÷ 57 V V
- Strāvas patēriņš savām vajadzībām: <30 mA
- Moduļa jauda: maks. 20 W.
- Izejas spriegums: Saderīgs ar barošanas spriegumu
- Izejas strāva: 0,3 A/ports (S=0,4 A maks.)
- PoE ieejas barošanas pāri: IN 4/5 (+) 7/8 (-)
- PoE izejas barošanas pāri: OUT1/2 4/5 (+) 7/8 (-)
- Pārslodzes aizsardzība: OLP
- Īsslēguma aizsardzība: SCP 2 x PTC 0,5 A, polimēru drošinātājs
- Optiskā darbības signalizācija: LAN gaismas diodes (dzeltenas) – LAN savienojuma statuss
- PoE gaismas diode: (zaļa) – sprieguma klātbūtne barošanas ieejā
- Darbības apstākļi: Vides klase II, -10ºC÷40ºC
- Izmēri (GxPxA): 81 x 77 x 26 [mm]
- Montāža: Montāžas skrūves x2 (Ø 6 mm caurumi)
- Savienotāji: Līdzstrāvas ieejas barošanas ieeja, ieeja/izeja PoE, Ø0,5÷2,1 (AWG 24-12) 0,5÷1,5 mm2, RJ45 8P8C
- Neto/bruto svars: 0,11 kg / 0,15 kg
- Uzglabāšanas temperatūra: -20ºC…+60ºC
- Deklarācijas, CE garantija: 2 gadi no ražošanas datuma
