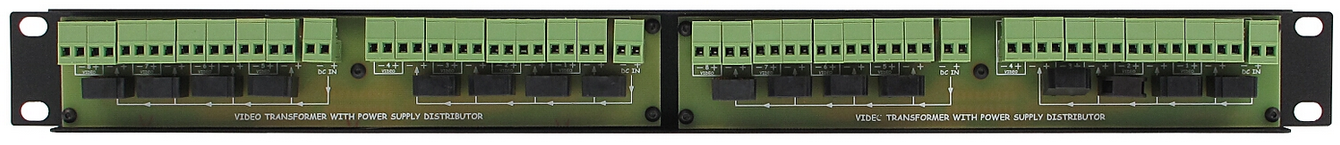

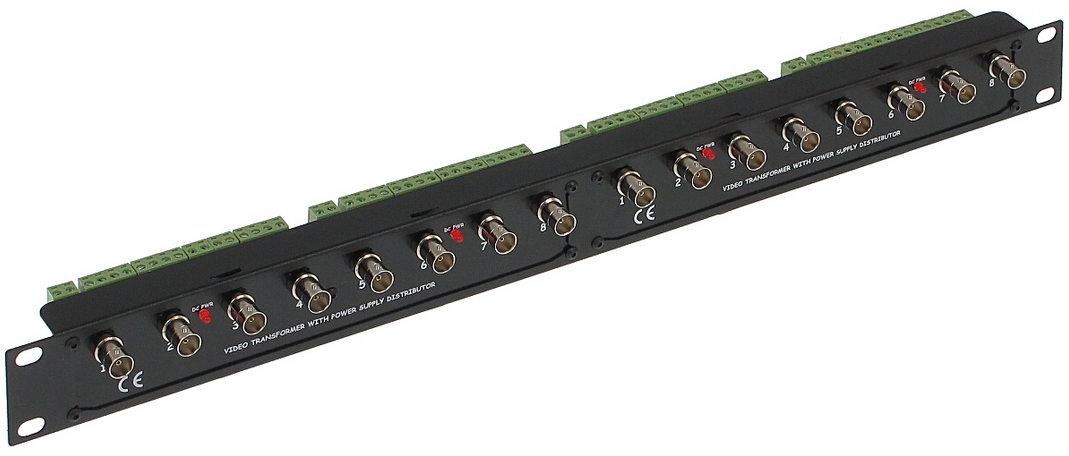

TRANSFORMATORS VIDEO TR-16H/DC/R19
Mērķis
TR-16H/DC/R19 ir paredzēts video signālu un strāvas pārsūtīšanai, izmantojot vītā pāra kabeļus (UTP, FTP). Ierīce saskaņo 75Ω koaksiālā kabeļa pretestību ar balansēta kabeļa pretestību, nodrošinot video signāla pārraidi līdz 400 m @ PAL (5. kategorijas vītā pāra kabelis) un novērš asimetriskos traucējumus. Video signālam tiek izmantots viens vītā pāra pāri, atlikušie trīs pāri tiek izmantoti barošanas sprieguma pārsūtīšanai.
Ierīce sastāv no 4 neatkarīgiem barošanas moduļiem (skatiet diagrammu zemāk), kas ļauj veikt dažādas konfigurācijas. 12V līdzstrāvas jaudas pārvade ļauj izmantot TR-1M/70 un TR-1PV/70. Some outputs can also be powered by 12V, the rest e.g. 40V, which allows power to be transmitted over longer distances (application with TRN-1/400, ZK-40/6 or ZK-40/16).
Technical specifications
| Standard: | AHD – 8Mpx 4K UHD, | ||||
| HD-CVI – 8Mpx 4K UHD, | |||||
| HD-TVI – 8Mpx 4K UHD, | |||||
| CVBS – PAL, NTSC | |||||
| Ievades strāva: | 4 x maks. 10A | ||||
| Maksimālais barošanas spriegums: | maks. 40 V / 28 V maiņstrāva | ||||
| Maks. viena izejas strāva: | 2,5 A | ||||
| Ierīces tips: | Pasīvs | ||||
| Kanālu skaits: | 16 Video + līdzstrāva | ||||
| Ievades/izejas spriegums (75Ω) > |
250m @ 720p – UTP CAT. D> | 11MHz @ 0.42db | |||
| 21MHz @ 1,04db | |||||
| 38mhz @ 0,85db | |||||
| 67,5MHz @ 0,87 dB | |||||
| Simetriskā savienotāja pretestība: | 100Ω | ||||
| Savienotāja veids: | Video — 16 x BNC ligzda | ||||
|
vai tips: |
Kabeļu spailes | ||||
| Korpusa tips: | RACK 19″, 1U | ||||
| Pieļaujamais relatīvais mitrums: | < 95% | ||||
| Diapazons Strāvas padeve: | barošanas avots 12v dc | ||||
| 353m @ 50ma | |||||
| 235m @ 75ma | |||||
| 141m @ 125ma | |||||
| 117m @ 150ma | 88m @ 200mA | ||||
| | |||||
| 58m @ 300ma | |||||
| 50m @ 350ma | |||||
| 44m @ 400ma | 39m @ 450MA | ||||
| 29m @ 600ma | |||||
| 25m @ 700ma | |||||
| <800MA | > 19m @ 900ma | ||||
| 17m @ 1000 mA | |||||
| Svars: | 0,56 kg | ||||
| Izmēri: | 483 x 44 x 53 mm | ||||
| Garantija: | 3 gadi |
