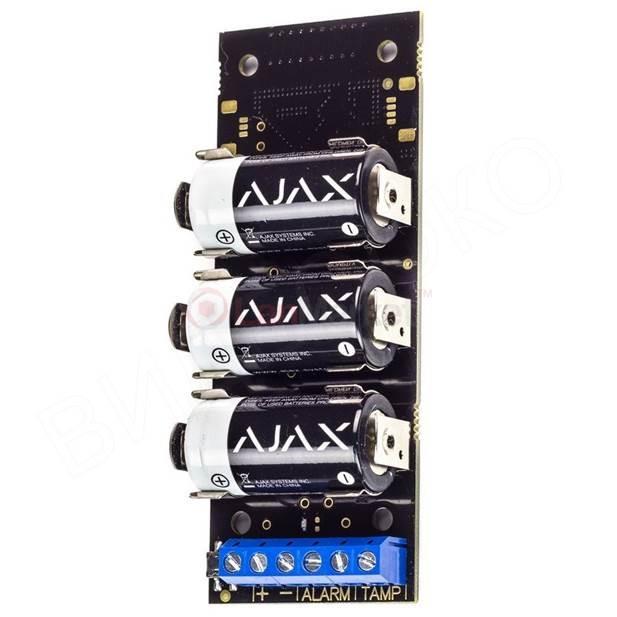

Ajax Transmitter Jeweller ir bezvadu modulis, kas ļauj pieslēgt vadu detektorus ar NO/NC kontaktiem Ajax apsardzes sistēmai. Tas pārvērš vadu detektora signālu šifrētā radio trauksmē un nosūta to centrālei, saglabājot esošo instalāciju un paplašinot sistēmas iespējas.
- Integrē vadu detektorus (magnētiskie kontakti, IR barjeras, gāzes vai līmeņa detektori) Ajax sistēmā.
- Jeweller radio protokols ar darbības rādiusu līdz 1600 m atklātā vidē.
- Atbalsta NO/NC kontaktus un sabotāžas (tamper) signālu.
- 3,3 V barošanas izeja vadu detektora sensora padevei.
- Kompakta plate montāžai detektora vai montāžas kārbas iekšpusē.
Technical specification
| Model / MPN | Transmitter Jeweller |
|---|---|
| Type | Bezvadu modulis vadu detektoru pieslēgšanai |
| Frequency range | 868,0–868,6 MHz (atkarīgs no reģiona) |
| Radio darbības attālums | Līdz 1600 m atklātā vidē |
| Ievades veids | NO/NC kontakti + tamperis |
| Detektora barošana | 3,3 V DC izeja |
| Feeding | 3 × CR123A baterijas |
| Bateriju darbība | Līdz vairākiem gadiem (atkarīgs no konfigurācijas un notikumu skaita) |
| Operating temperature | −25 °C līdz +50 °C |
| Relative humidity | Līdz 75 % (bez kondensāta) |
| Class of protection | IP30 (iekštelpām) |
| Izmēri (plate) | 100 × 39 × 22 mm |
| Weight | Ap 74 g |
| Assembly | Detektora korpusā vai atsevišķā montāžas kārbā |
| Compatibility | Ajax Hub sērijas centrāles (Jeweller) |
Where is it useful?
- Esošu vadu apsardzes detektoru integrācijai Ajax sistēmā bez pilnīgas pārbūves.
- Objektos, kur nepieciešams saglabāt jau uzstādītus sensorus un pievienot tos modernai bezvadu sistēmai.
- Risinājumos ar specializētiem vadu devējiem (piemēram, līmeņa, gāzes vai rūpnieciskajiem sensoriem).
Installation recommendations
- Uzstādiet moduli sausā vietā detektora vai montāžas kārbas iekšpusē.
- Pievienojiet vadu detektora NO/NC kontaktus atbilstošajām ieejām, ievērojot polaritāti un shēmu.
- Pirms montāžas pastāvīgā vietā pārbaudiet radiosakaru kvalitāti ar Ajax lietotni.
- Pēc uzstādīšanas pārbaudiet trauksmes un sabotāžas signālu korektu saņemšanu centrālē.
FAQ
Vai Transmitter var strādāt bez Ajax centrāles?
Nē, modulis paredzēts darbam tikai kopā ar Ajax centrālēm.
Cik detektoru var pieslēgt vienam modulim?
Parasti modulim pieslēdz vienu vadu detektoru vai vienu zonu ar kopēju NO/NC kontaktu.
Vai nepieciešams ārējs barošanas avots?
Nē, moduli un detektoru baro no iebūvētajām CR123A baterijām (ar 3,3 V izejas barošanu detektoram).
Vai moduli var izmantot ārā?
Nē, tas paredzēts iekštelpām ar IP30 aizsardzību.
Did you know?
- Transmitter ļauj “atdzīvināt” vecās vadu sistēmas, pieslēdzot tās pie mūsdienīgas Ajax platformas.
- Jeweller radio protokols nodrošina ātru un šifrētu trauksmes signālu pārraidi lielos attālumos.
- Moduli var pievienot sistēmai, vienkārši noskenējot QR kodu Ajax lietotnē.
